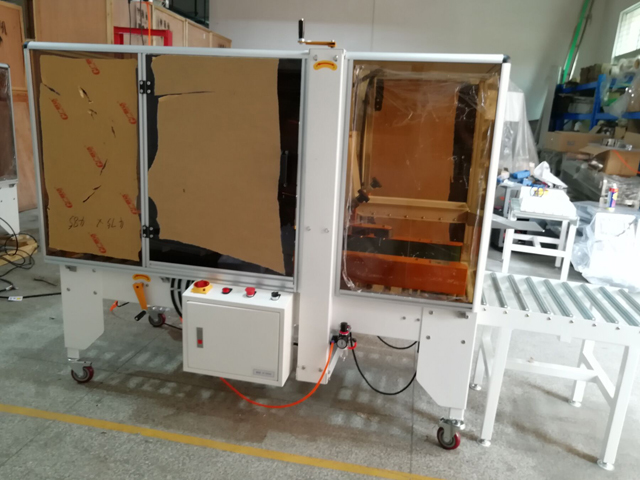

Kadbod Tin Tin Pengedap Mesin Penutup Sarung Peralatan Pengedap

Kelajuan pengedap: 800~900 / SEJAM
Dimensi kadbod (W): 150mm~500mm
Ketinggian kadbod (H): 120mm~500mm
Panjang kadbod (L): 200mm~600mm
Pita berkenaan: 48~60~75W x 1000ML
Panjang Penggelek: 570 ~770 mm (BOLEH LARAS)
Dimensi Mesin: L1880 x W900 x H1510mm
Berat: ≈180Kgs
MAKS: 50dBA
Penggunaan elektrik: MAX: 1.2KW
Bekalan kuasa: 220V/50Hz/60Hz/1Ph atau 380V/50Hz/60Hz/3Ph
Sumber Udara: 3kg/cm2 100nl/min

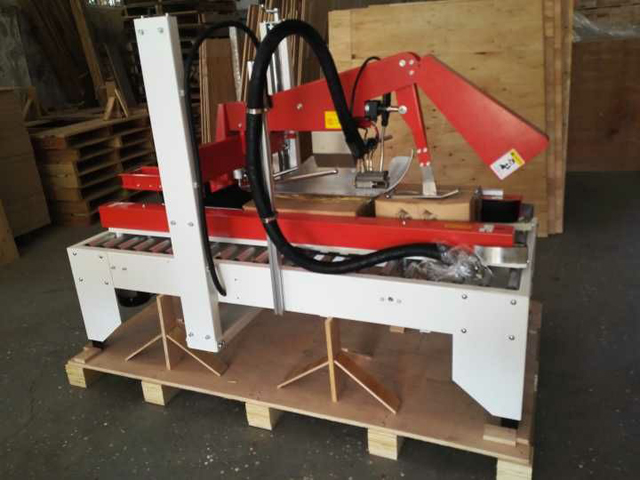

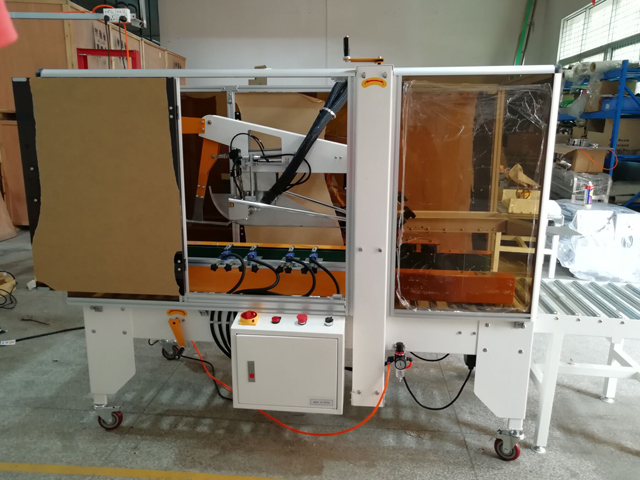

Mesin ini terdiri daripada dua bahagian: Mesin pengedap kadbod dan peranti gam cair panas; Pengedap ini sesuai untuk pengedap karton dan pita, Mesin pita pelekat pengedap automatik dengan penutup lipat automatik, adalah ciri peralatan pembungkusan yang ideal bagi fungsi convience&ekonomi dan kecekapan.

Bahagian Diguna pakai untuk mesin pengedap lipat karton separa automatik
1. Motor : Taiwan Luyang
2. Suis kuasa: Korea KACON
3. galas: Jepun NSK
4. Pemotong: Jepun SKD11
5. Tali Pinggang Penghantar: import dari Itali
6. Kastor: VK-CS-50E

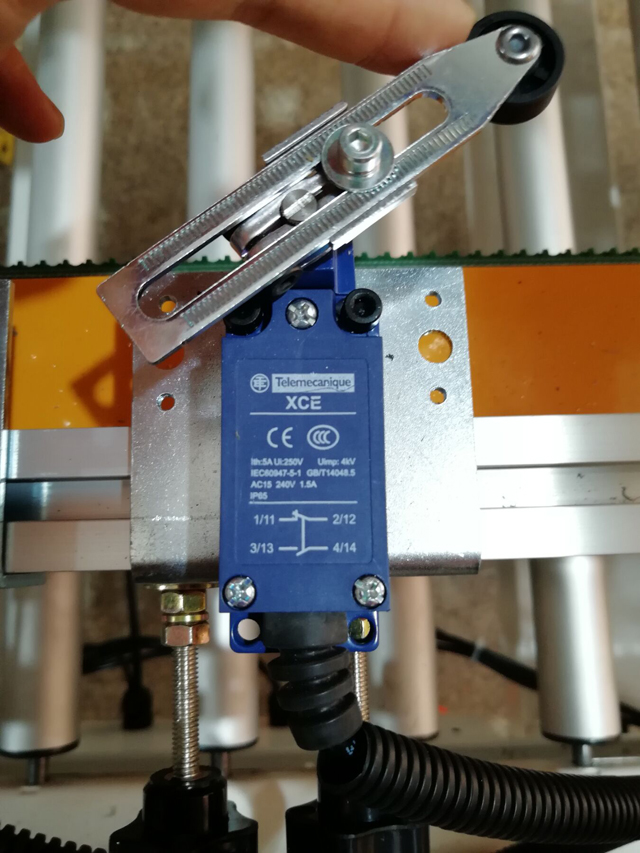

7. Suis Tersentuh: Jepun OMRON
8. Geganti Perantaraan: Janpan IDEC
9. Penyentuh AC: CHINT
10. Cylinda: Taiwan SHARKO
11. Injap Magnet: Taiwan SHARKO

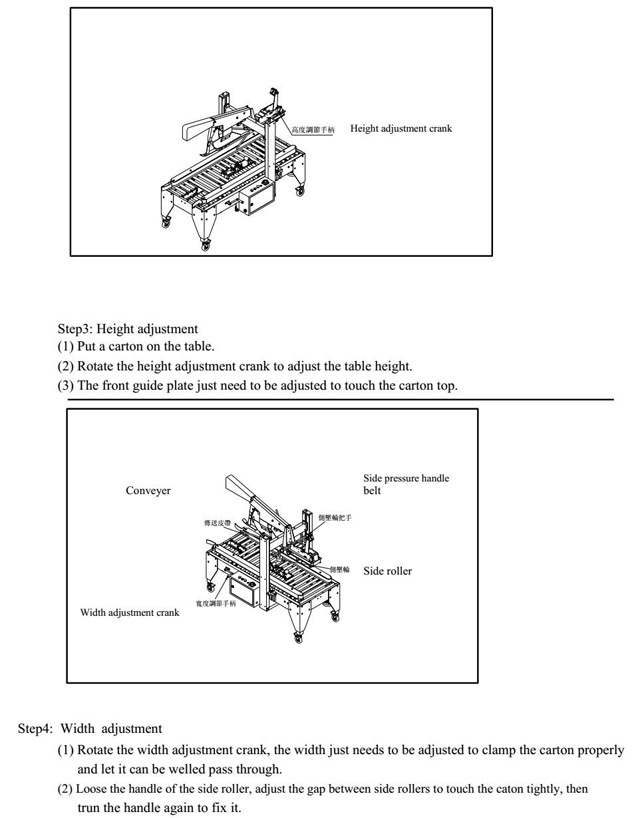

Cara Melaraskan Pengedap Karton Untuk Pelbagai Saiz Karton:

Sebelum melakukan kerja-kerja pelarasan, sila putuskan sambungan bekalan kuasa.

Langkah1: Pelarasan ketinggian meja

Tanahkan peralatan di tempat penyimpanan yang betul, laraskan bahagian atas meja ke ketinggian yang diinginkan.
(1) Longgarkan skru boleh laras.
(2) Laraskan ketinggian kaki meja.
(3) Kunci skru.
(4) Tekan penyumbat untuk menetapkan kedudukan.

Langkah2: Pelarasan pneumatik

(1) Pautkan mesin ke bekalan pneumatik.
(2) Tarik skru dan pusingkannya mengikut arah jam untuk meningkatkan tekanan atau lawan jam untuk mengurangkan tekanan
(3) Tekanan pneumatik hendaklah dilaraskan kepada kira-kira 5-6kg/cm2.
(4) Putar skru dengan ketat selepas menyelesaikan kerja-kerja pelarasan.

Spesifikasi

Kelajuan pengedap: 800~900 / SEJAM
Dimensi kadbod (W): 150mm~500mm
Ketinggian kadbod (H): 120mm~500mm
Panjang kadbod (L): 200mm~600mm
Pita berkenaan: 48~60~75W x 1000ML
Panjang Penggelek: 570 ~770 mm (BOLEH LARAS)
Dimensi Mesin: L1880 x W900 x H1510mm
Berat: ≈180Kgs
MAKS: 50dBA
Penggunaan elektrik: MAX: 1.2KW
Bekalan kuasa: 220V/50Hz/60Hz/1Ph atau 380V/50Hz/60Hz/3Ph
Sumber Udara: 3kg/cm2 100nl/min

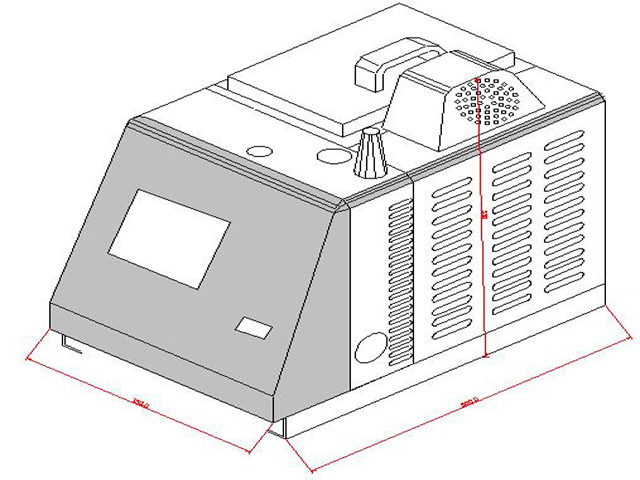

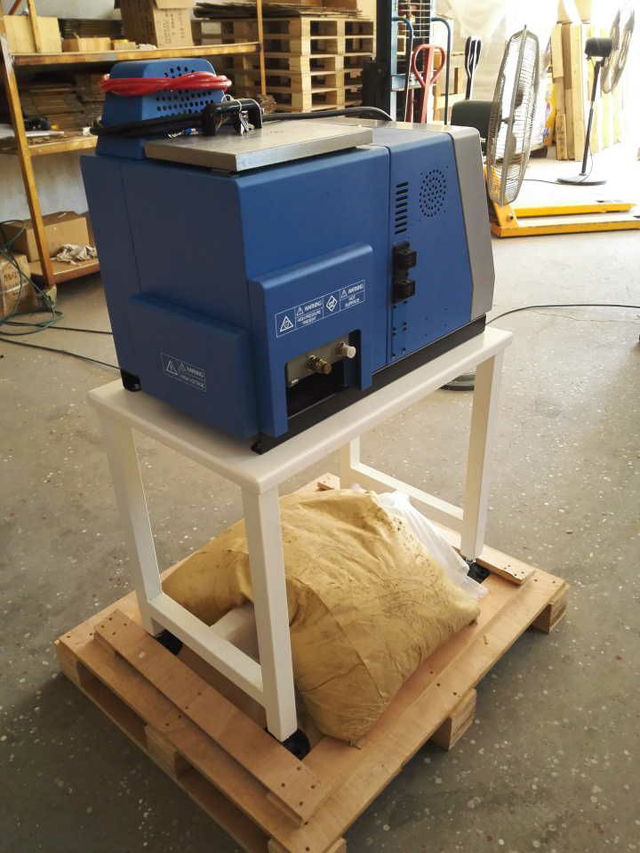

Parameter Teknikal Peranti Gam Cair Panas

Isipadu Silinder Gam: 10L
Kapasiti Pegangan: 9.8L
Julat tekanan udara: 48-415kpa(10-60psi)
Standard Voltan Masukan: AC200-240V 1PH 50/60HZ
Saiz Mesin: 750*450*470mm
Berat Mesin: 65kg
Julat Suhu Ambien: 0-50 ℃
Julat Suhu: 0-260 ℃
Maks. Tekanan Hidraulik Bekerja: 8.7Mpa
Tahap perlindungan: IP54

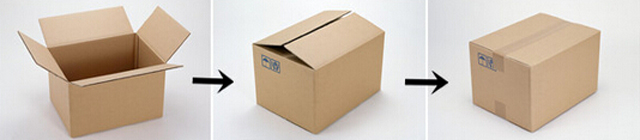

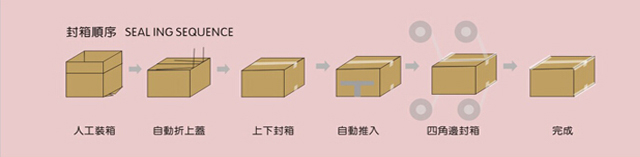

Carta Aliran Untuk Proses Pengedap Karton Dari Peralatan Pengedap Karton Kotak:

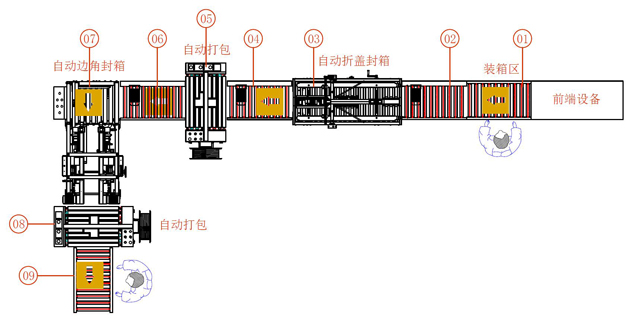

Aliran Kerja Untuk Proses Pembungkusan Akhir Pengedap Karton Automatik Sepenuhnya:

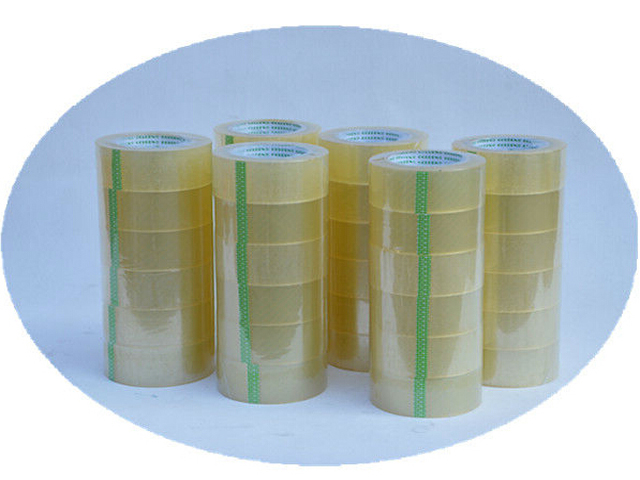

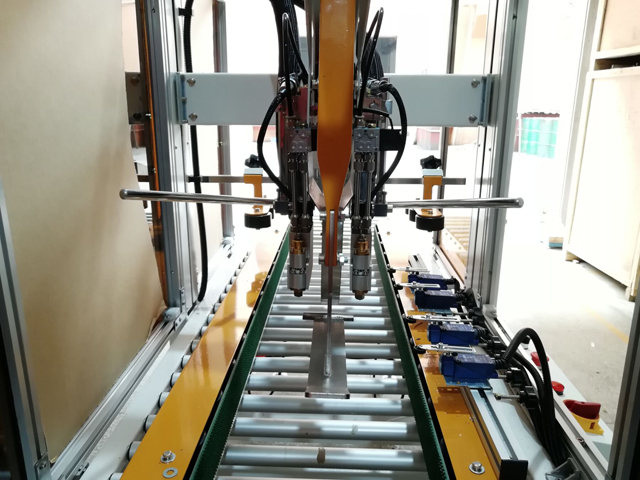

Pita Pelekat Dilengkapi Dengan Mesin Pengedap Karton Untuk Mengedap Karton:

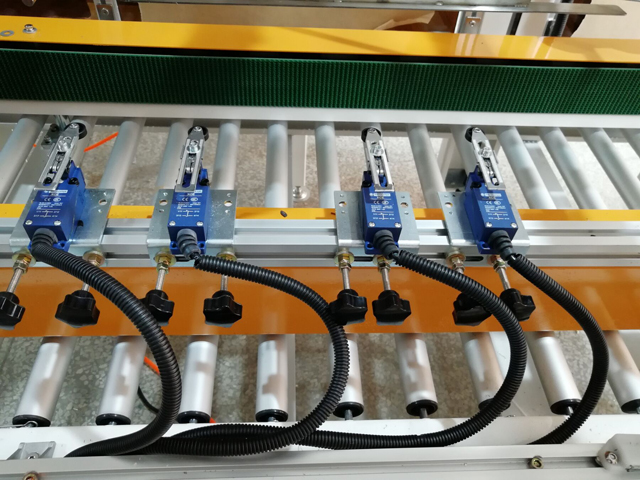

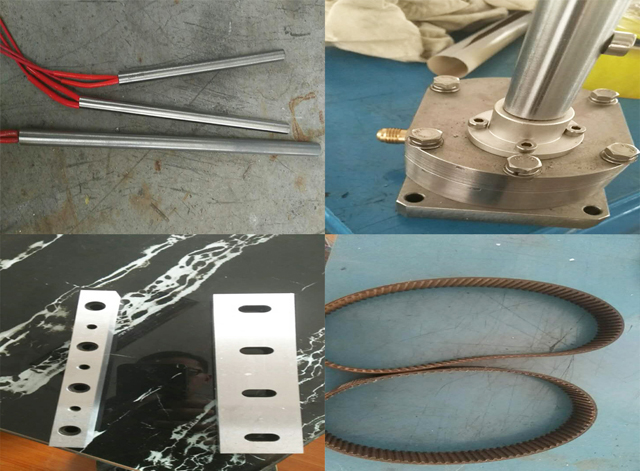

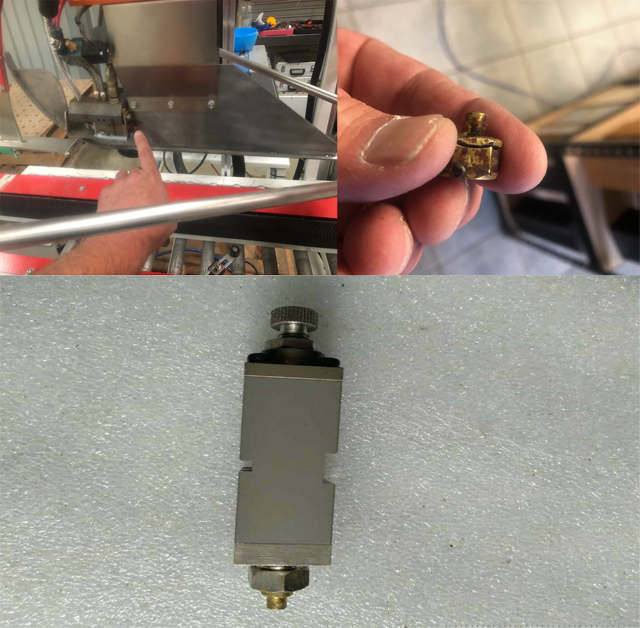

Alat Ganti Mesin Pengedap:

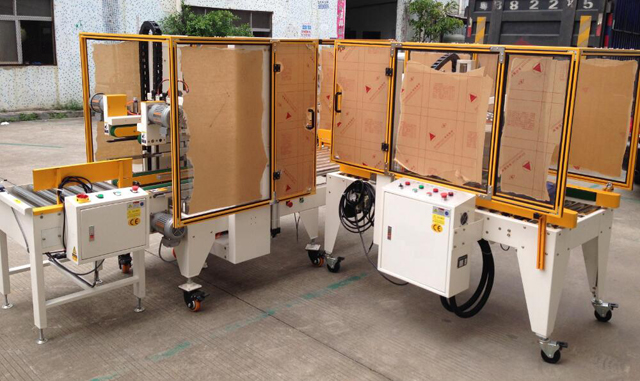

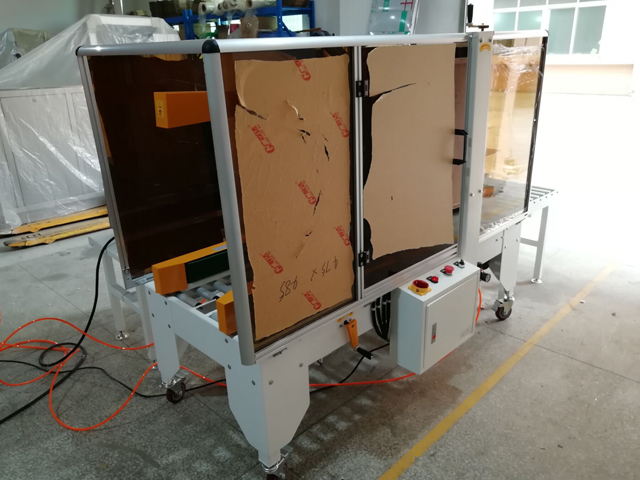

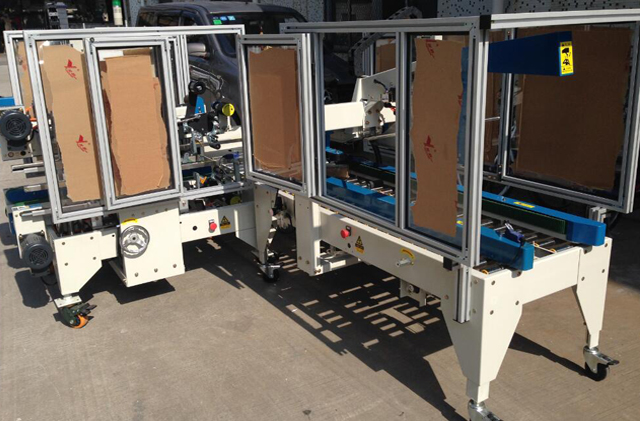

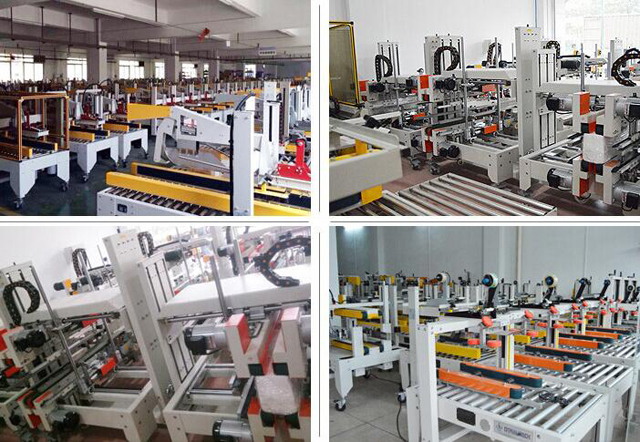

Bengkel Loji Untuk Mesin Pengedap Karton Pelbagai Model Untuk Pentauliahan Pemasangan

Kerosakan Dan Penyelesaian Pada Peralatan Pengedap Ereksi Karton:

Kepincangan dan Penyelesaian Pengedap
Tidak	Tidak berfungsi	Alasan yang mungkin	Penyelesaian
1	Pita pelekat tidak boleh dipotong	Tampalan reamer tidak cukup tajam. Tali alat membesarkan lubang terjebak oleh ikatan.	Tukar tampal reamer Cuci tampal reamer
2	Terdapat ekor selepas pita pelekat dipotong.	Tampalan reamer tidak cukup tajam. Terdapat batang pada tempat duduk reamer. Spring penarik terlalu longgar.	Periksa sama ada nat pada tempat duduk reamer terlalu longgar atau tidak. Lumurkan kacang jika perlu.
3	Pita pelekat tidak boleh melekat pada kadbod sepenuhnya.	Spring utama terlalu longgar dan terdapat gam pada paksi penggelek. Pita pelekat adalah hilang kelayakan	Laraskan tarikan spring utama dan bersihkan roller. Tukar pita pelekat
4	Karton dikunci di tengah jalan.	Nat pada roda penampal terlalu ketat, pelarasan ketinggian garisan pengangkutan karton tidak sesuai, dan spring utama terlalu ketat.	Longgarkan roda tampal, kawal kacang, laraskan semula ketinggian dan longgarkan spring utama.
5	Pita pelekat dipotong semasa pengedap.	Tampalan reamer menonjol terlalu lama.	Turunkan tempat tampalan reamer.
6	Pita pelekat selalunya terkeluar dari landasan.	Tekanan roller pemandu pada karton tidak sama.	Laraskan semula ruang penggelek pemandu.
7	Pita pelekat tidak berada di garisan tengah.	Roda anti-undur rosak.	Tukar anti-kembali.
8	Terdapat ketidaknormalan semasa pengedap.	Terdapat habuk pada tempat duduk gandar.	Bersihkan tempat duduk gandar dan pelincir.
9	Terdapat tonjolan sebelum pengedap dan langsir selepas pengedap.	Kelajuan tali yang berbeza adalah berbeza, dan kadbod tidak berada di tempat yang sepatutnya apabila menolak ke dalam mesin.	Laraskan setiap tarikan talian pengangkut supaya konsisten supaya karton boleh diletakkan di tempat yang betul.
10	Terdapat tirai selepas pengedap	ketegangan pita pelekat terlalu besar

Jaminan: Untuk semua mesin, ia menuntut 1 tahun untuk jaminan. (Dikecualikan daripada waranti adalah masalah akibat kemalangan, salah guna, salah guna, kerosakan penyimpanan, kecuaian, atau pengubahsuaian pada peralatan atau komponennya. Juga alat ganti yang mudah pecah tidak termasuk dalam jaminan)

Pemasangan: Selepas mesin tiba di kilang anda, jika anda perlukan, juruteknik kami akan pergi ke tempat anda untuk memasang dan menguji mesin dan juga melatih pekerja anda untuk mengendalikan mesin (masa kereta api bergantung kepada pekerja anda). Perbelanjaan (tiket penerbangan, makanan, hotel, yuran perjalanan di negara anda) harus berada dalam akaun anda dan anda perlu dibayar untuk juruteknik usd150 sehari. Anda juga boleh pergi ke kilang kami untuk melakukan latihan.

Selepas Perkhidmatan: Jika anda mendapat masalah pada mesin, juruteknik kami akan pergi ke tempat anda untuk membetulkan mesin secepat mungkin. Kos hendaklah dalam akaun anda (seperti di atas).
