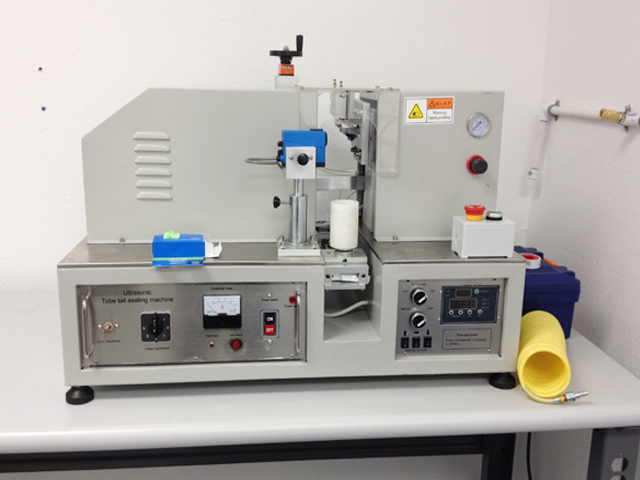

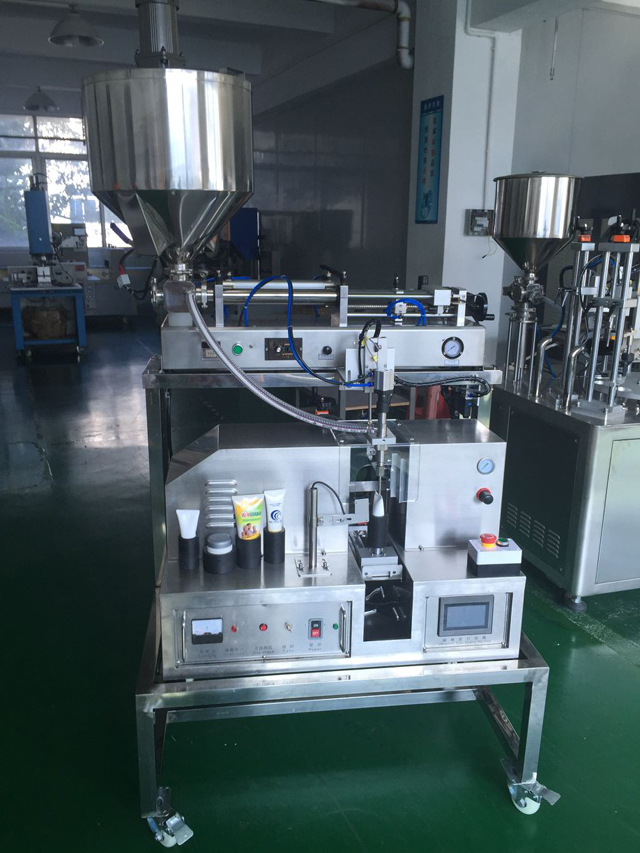

Mesin Pengisi Tiub Separa Automatik Dengan Peralatan Pengedap Ultrasonik

• Model: VK-TFS-002U
• Bekalan Kuasa: 220V/50HZ/Fasa tunggal
• Kuasa: 1500w
• Kekerapan: 20Khz
• Panjang Tiub: 40-280mm
• Diameter Tiub: 10-80mm
• Isipadu pengisian: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (Pilihan)
• Saiz: 735*670*1300mm
• Berat: 130kg

Lihat Video

Fungsi Dan Aplikasi

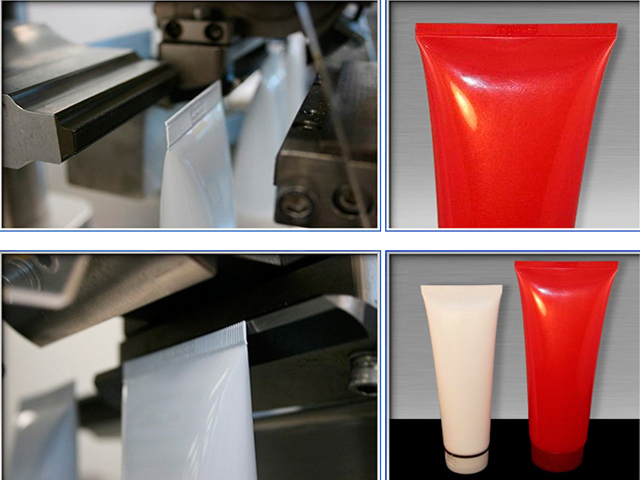

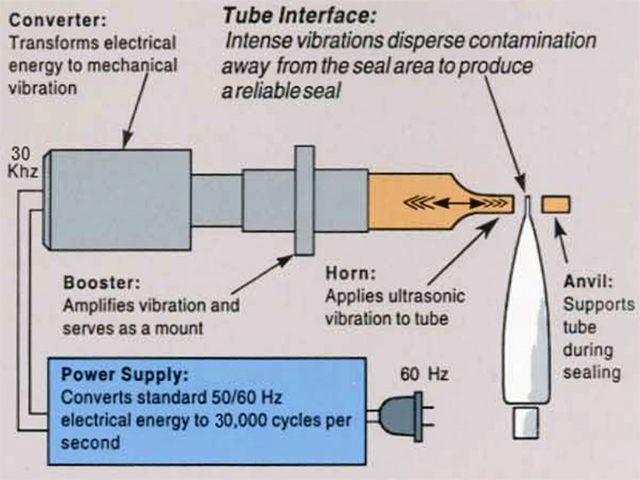

Gunakan ultrasonik untuk mengimpal ekor tiub lembut plastik. Tidak memerlukan sebarang pelekat atau pengisi atau pelarut semasa mengimpal, jangan menggunakan sejumlah besar haba, dan mudah dikendalikan, kelajuan kimpalan tinggi, kecekapan tinggi.

Mesin ini digunakan secara meluas dalam ubat gigi, kosmetik, produk perubatan, makanan dan tiub industri dll.

Parameter Utama

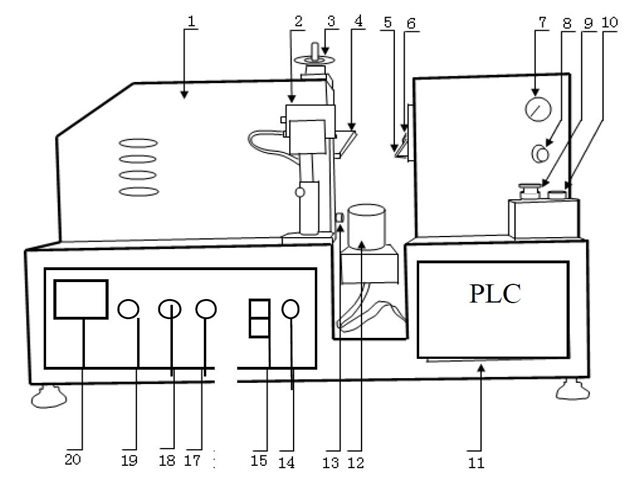

Susun atur Mesin Pengedap

1. Badan utama
2. Sensor
3. Pelarasan Tinggi Tiub
4. Acuan hadapan
5. Acuan belakang
6. Pemotong
7. Meter tekanan gas
8. Pelarasan tekanan gas
9. Butang kecemasan
10. Butang mula
11. PLC
12. pemegang
13. Pelarasan celah acuan
14. Lampu kuasa
15. Suis kuasa
16. Tune
17. Semakan OSC
18. Lampu lebih beban
19. Meter muatan

(Catatan: Sila semak Skru acuan hadapan jika dengan kunci yang kuat, kerana takut apabila pengangkutan dan skru longgar)

Bahagian Pengedap

• Permulaan motor: ini adalah untuk mengawal pemegang tiub berjalan
• Permulaan silinder suapan: ini adalah untuk mengawal suapan pemegang Tiub
• Permulaan silinder ultrasonik: ini adalah untuk mengawal acuan atas dan acuan bawah berfungsi.
• Pemangkasan permulaan silinder: ini adalah untuk mengawal pemotong
• Silinder Isi: Ini adalah untuk mengawal bintang silinder kepala Pengisi atau Berhenti apabila manual
• Permulaan isian: Ini adalah untuk mengawal bintang pengisian atau berhenti apabila manual
• Permulaan ultrasonik: Ini adalah untuk mengawal kekerapan, ini sama dengan "18. semakan OSC”
• Orientasi Tiub dihidupkan: ini adalah untuk mengawal Sense mati/hidup
• Tetapan masa: Ini adalah untuk Melaraskan Masa Tunda/ Masa Kimpalan/Masa Pegangan
• Masa kelewatan: 0.80
• Masa kimpalan: Tiub Dia 20, masa akan kira-kira: 0.20, Tiub dia 30, masa akan kira-kira 0.40, Tiub dia 40, masa akan kira-kira 0.50, Tiub dia 50, masa akan kira-kira 0.7
• Masa memegang: 0.35

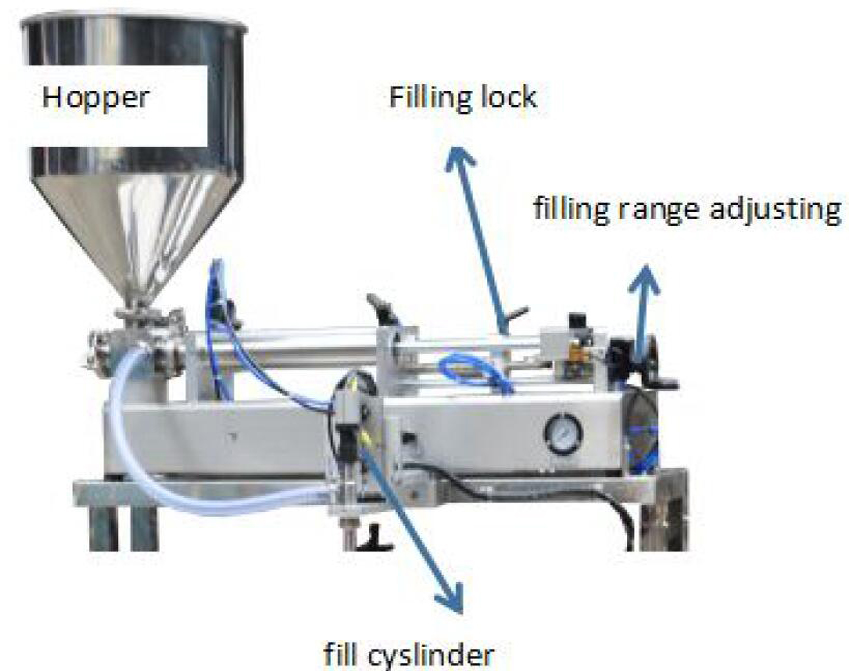

Bahagian Pengisian

Proses Operasi

1. Sambungkan kuasa dan udara termampat dengan betul (cadangkan 0.5MPa).
2. Tekan suis Kuasa
3. Tekan butang 'OSC check' dan tetapkan 'Tune button' pada masa yang sama, Sila menggunakan skru pada butang Tune, anda boleh belok ke Kiri atau Kanan, sambil mencari minimum 'lampu isyarat' (ia akan lebih rendah daripada 1A ) tetap 'Pelarasan frekuensi'. (jangan tekan 'OSC check' secara berterusan, tekan sekejap-sekejap)
4. Letakkan tiub pada pemegang.
5. Tekan 'Ultrasonic cylinder start', acuan hadapan dan acuan belakang akan ditutup. tetapkan 'Pelarasan jurang acuan', biarkan dua acuan hanya menyentuh dan tiada jurang. Tekan 'Pengawal pemotong' dan sahkan pemotong akan berfungsi dengan lancar. (perlu meletakkan tiub plastik pada pemegang tiub apabila anda melaraskan)
6. Tetapkan acuan depan dan acuan belakang dan pemotong pada kedudukan asal.
7. Letakkan tiub pada 'Pemegang' dan tekan 'Permulaan silinder suapan', tiub akan berjalan di antara dua acuan. Laraskan ketinggian pemegang jika perlu. (cadangkan tiub lebih tinggi daripada acuan belakang 2 hingga 3 mm)
8. Buat tiub kembali ke kedudukan asal.
9. Tetapkan kepada status auto, hidupkan penderia jika tiub mempunyai kod warna sebaliknya matikan ia.
10. Tekan 'Auto' mesin akan berfungsi secara automatik.

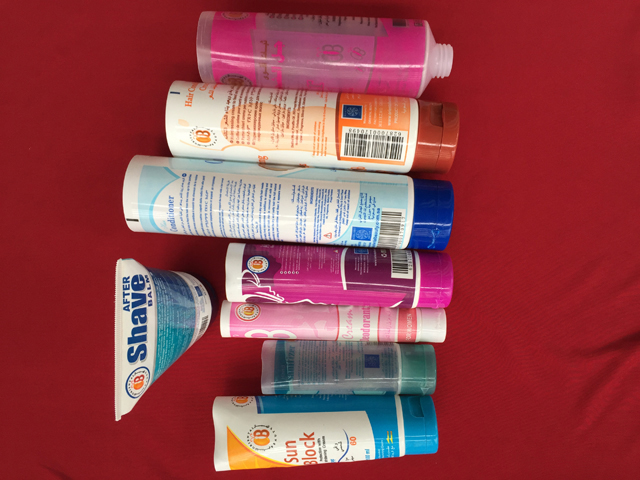

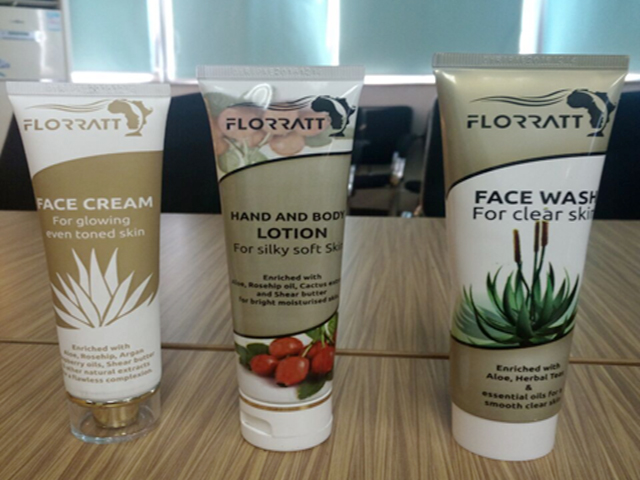

Sampel

Kegagalan dan Remedi
