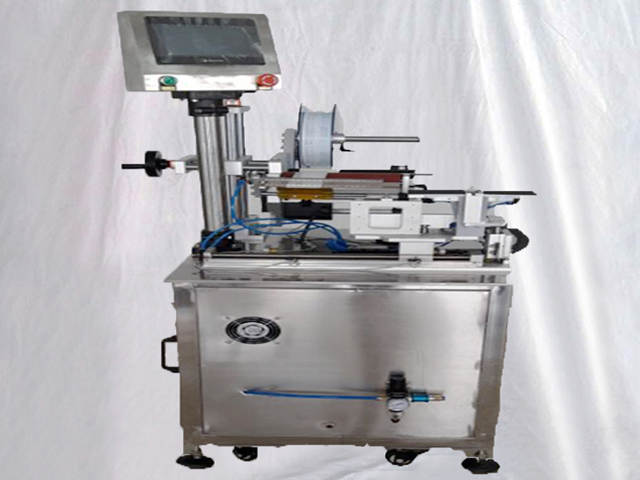

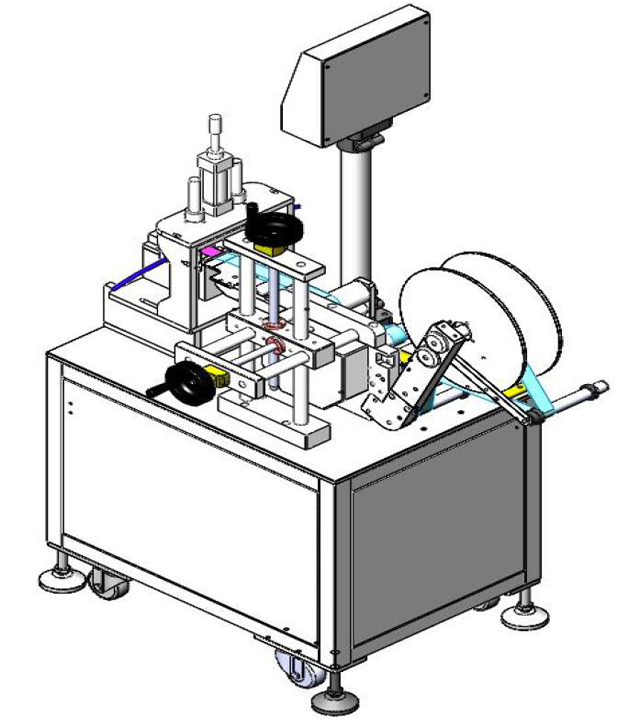

Mesin Pelabel Bendera Pelekat Kabel Kabel Kuasa Semi Automatik

• Model: VK-T807
• Ketepatan pelabelan: ±1mm (tidak termasuk sisihan label produk)
• Kelajuan pelabelan: 20~40pcs/minit (terpulang kepada saiz produk)
• Saiz produk yang berkenaan: 20≤length≤300mm, 20≤width≤200mm
• Saiz label yang berkenaan: 20≤length≤150mm, 20≤width≤150mm
• Saiz mesin: 970*790*1440mm
• Tekanan udara: 0.6Mpa
• Kuasa: 220V, 50/60HZ/140W
• Berat: 99KG

Lihat Video

Mesin pelabelan wayar permukaan bulat manual mencapai pelabelan separa automatik label pelekat atau filem pelekat pada paip air wayar, pemutar skru dll.

Cara mesin berfungsi:

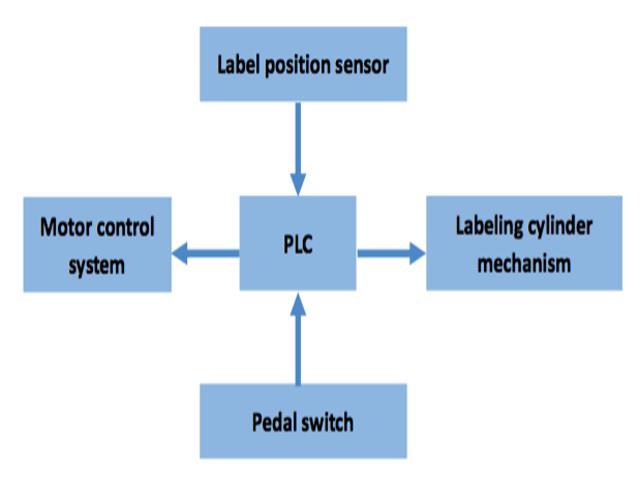

Mesin pelabelan adalah berdasarkan PLC sebagai teras, menerima isyarat dan mengawal kerja semua sistem. Apabila menginjak suis pedal, isyarat akan dihantar ke PLC dan diproses mengikut set program.

Kemudian lengkapkan proses pelucutan label dan label suapan dengan memulakan sistem kawalan motor stepper. Pada masa yang sama, sensor kedudukan label (juga dikenali sebagai mata elektrik) akan sentiasa memberi perhatian kepada jarak yang dilalui oleh label.

Apabila label melaluinya, sensor akan menghantar isyarat kepada PLC serta-merta. Kemudian PLC, mengikut set program, menghantar isyarat kepada sistem kawalan motor stepper untuk berhenti dan bermula pada sistem pelabelan untuk melengkapkan proses pelabelan.

Prinsip kerja

Sistem penghantaran:

Motor stepper membekalkan kuasa untuk menanggalkan label melalui tali pinggang segerak memacu mekanisme cengkaman dan mekanisme penerimaan bahan, untuk mencapai label pelucutan dan mengitar semula helaian sandaran Glassine.

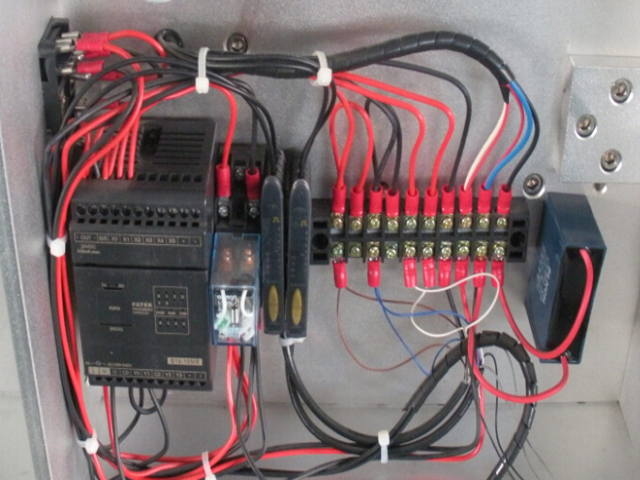

Sistem kawalan:

Mesin ini dikawal dengan menggunakan elektrik dan gas. Isyarat daripada mata elektrik (SICK sensor) dan suis pedal akan dipindahkan ke PLC untuk diproses, bagi mencapai semua proses pelucutan label, pelabelan dan pengiraan.

Aplikasi mesin pelabelan wayar:

Produk Berkenaan: Produk bulat panjang yang mesti dilabelkan dengan label kertas atau label filem di permukaan;

Industri yang berkenaan: Digunakan secara meluas dalam Elektrik, Perubatan, Plastik, industri dll.

Ciri-ciri teknikal mesin pelabelan wayar:

Struktur kecil mengambil sedikit ruang dan mudah untuk bergerak dan dimuatkan.

Ketepatan dan kestabilan pelabelan yang baik; Kemas, tiada kedut, tiada buih.

Ia mudah digunakan dan disesuaikan. Pekerja baharu boleh menggunakan atau menyesuaikannya dengan mudah selepas latihan ringkas.

Operasi yang stabil.

Data teknikal:

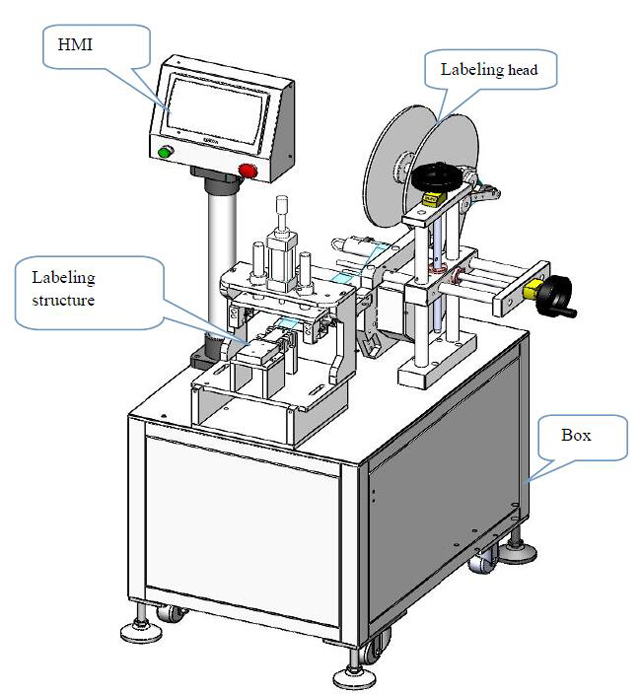

Konfigurasi:

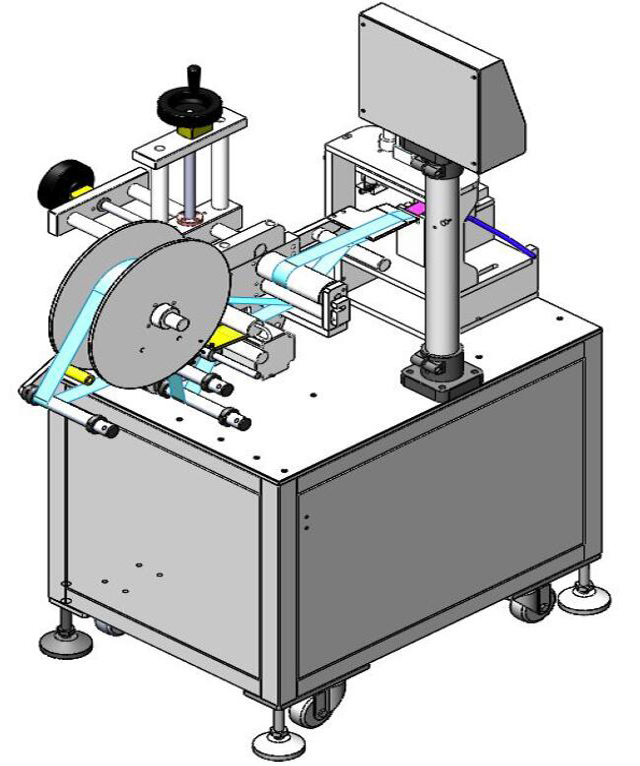

Lukisan lain

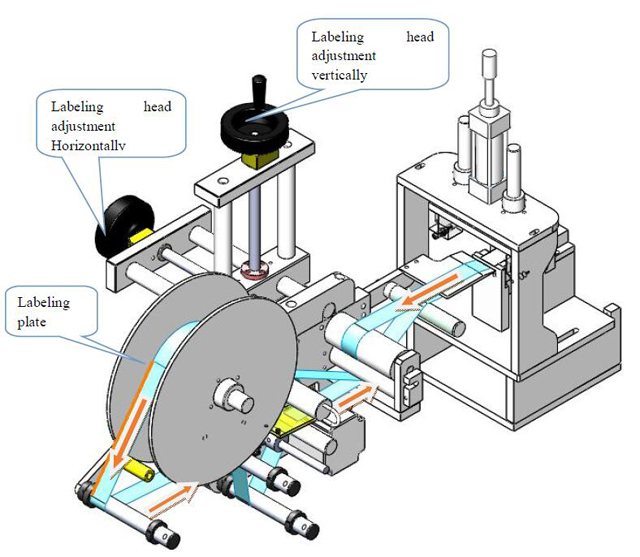

Kepala pelabelan

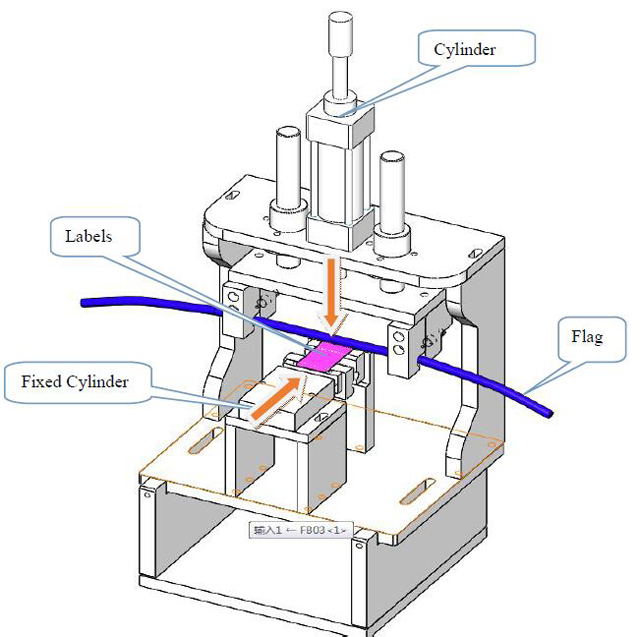

Struktur pelabelan

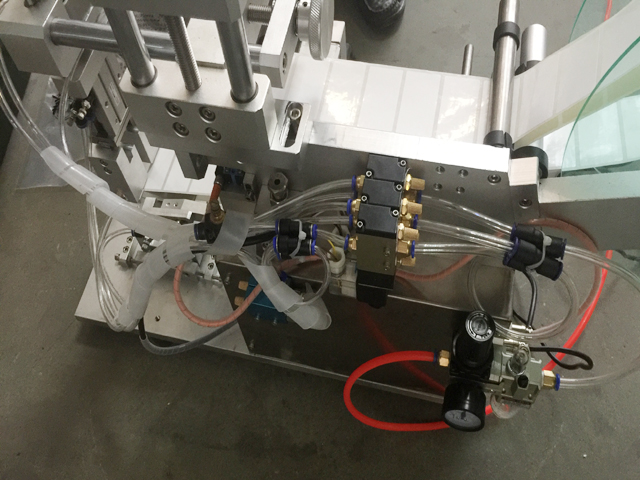

Pandangan belakang mesin wayar pelabelan

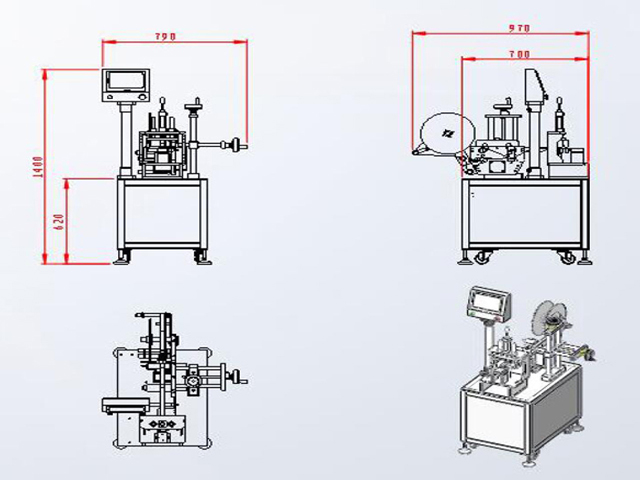

Lukisan saiz mesin pelabelan wayar separa automatik:

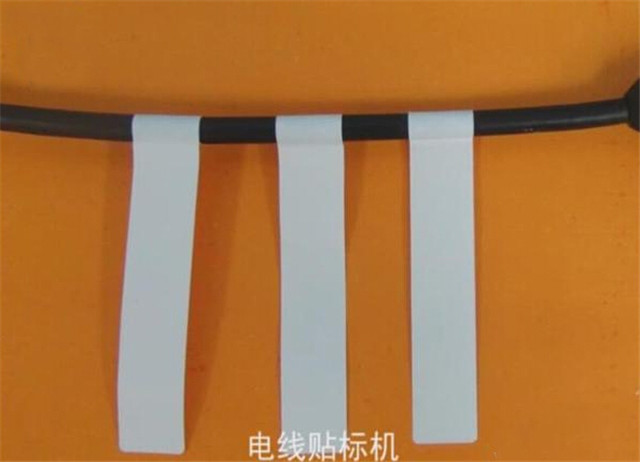

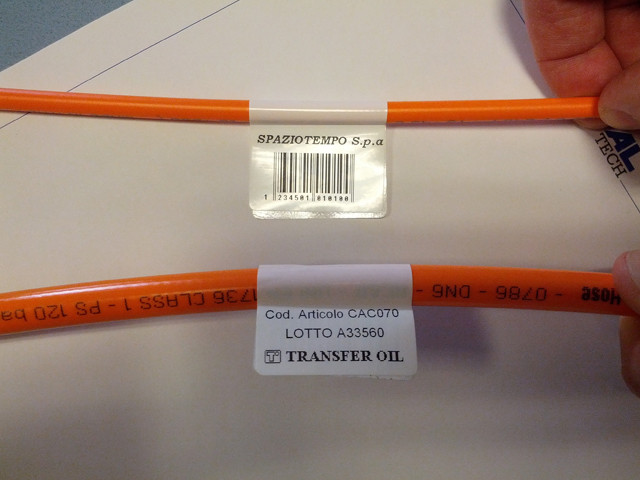

Sampel pelabelan:
