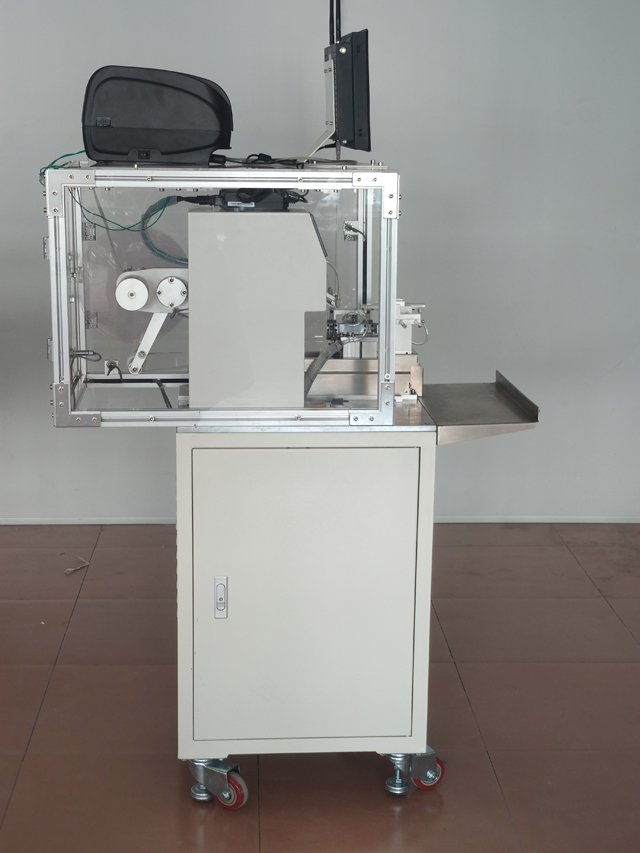

Pelekat Kawat Kabel Semi Automatik Cetak-Gunakan Mesin Pelabelan Lipat

Model: VK-T807
Ketepatan Pelabelan: ±0.2mm;
Kelajuan Pelabelan: 1500-1800pcs/J
Jenis Diameter Wayar Kecil: Kelajuan 2000p Pcs/J
Saiz Produk Berkenaan: Jenis Asas: Diameter: 6~15mm
Jenis Diameter Kecil: 1~5mm
Jenis Diameter Besar: Lebih Daripada 15mm Perlu Disesuaikan
Saiz Label Berkenaan: Panjang: 25~210mm Produk Di Luar Julat Ini Perlu Disesuaikan Lebar: 10~65mm
Saiz Keseluruhan: 850*650*1300 Panjang × Lebar × Tinggi, Label Panjang Akan Menambah Dimensi Lebar
Bekalan Kuasa yang Sesuai: 220v/50hz;
Berat Keseluruhan: 128 Kg.

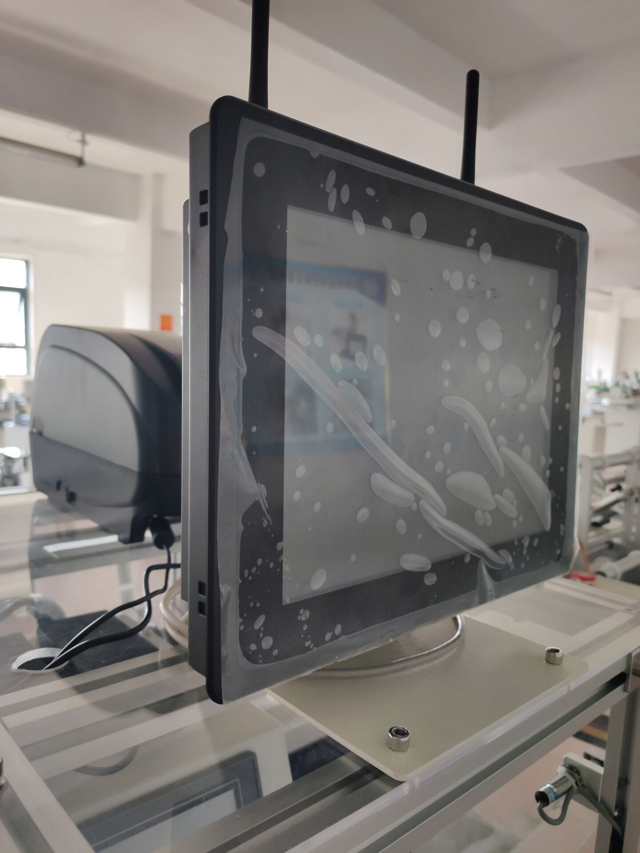

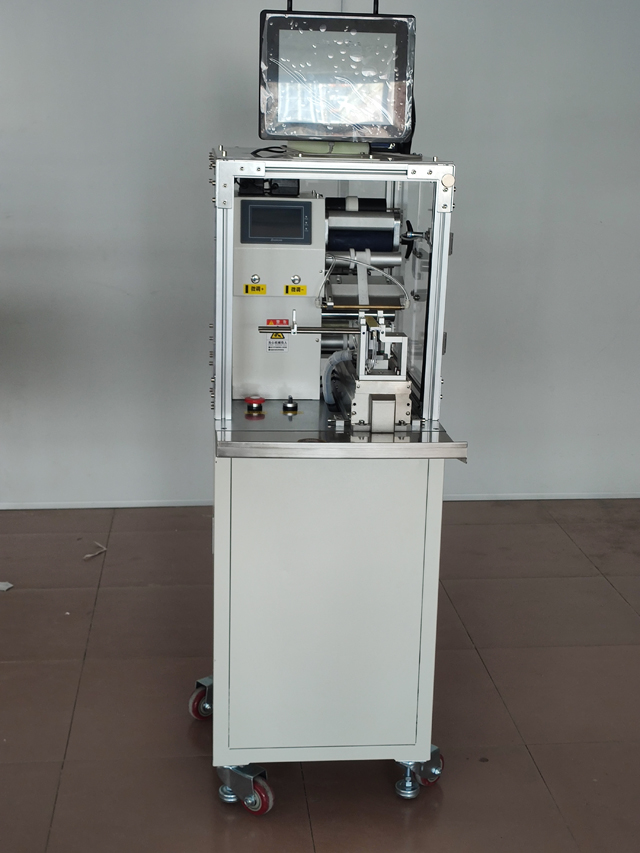

Qr Coder Dengan Bahagian Pencetak Masa Nyata

Parameter teknikal model standard, keperluan dan fungsi khas lain, boleh disesuaikan.

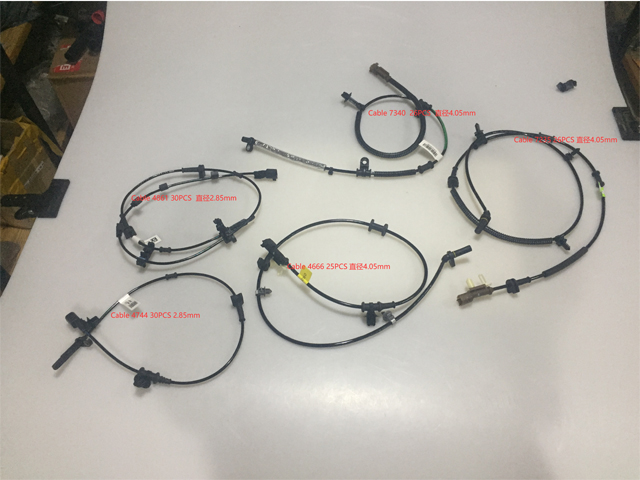

Berkenaan untuk label lipatan pada semua jenis wayar dan kabel, seperti talian kuasa, kabel persisian komputer, kabel sensor elektronik, kabel fon kepala, talian kuasa, talian gentian optik, talian kabel, kabel piple, kabel USB, kabel faks/pencetak , dsb.

Berkenaan untuk pelbagai saiz produk, mudah untuk menyesuaikan dan menggantikan produk yang berbeza.

Proses Operasi:

Prinsip teras: Penderia mengesan produk yang berlalu, isyarat kembali ke sistem kawalan pelabelan, isyarat diproses melalui pemprosesan PLC, menghantar label ke kedudukan produk pratetap pada masa yang sesuai, apabila produk mengalir melalui mekanisme penutup, label akan dilindungi pepejal , pelabelan tindakan selesai.

Prosedur: Pakai produk -> Pengesanan Produk (secara automatik) -> pelabelan (secara automatik) -> Penutup (secara automatik) -> kumpulkan produk berlabel.

Ciri-ciri

Pelbagai aplikasi, sesuai untuk produk spesifikasi yang berbeza;

Penggunaan yang mudah, pelbagai pelarasan, pelabelan pada produk spesifikasi yang berbeza.

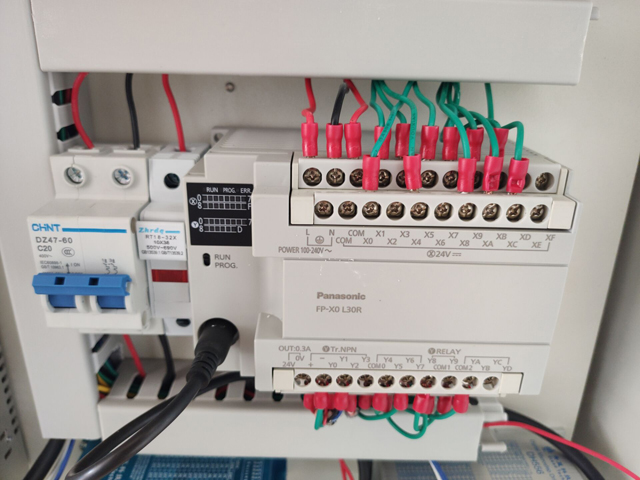

Kestabilan tinggi, sistem kawalan elektronik canggih yang terdiri daripada mata elektrik label Panasonic PLC Jerman, peralatan sokongan operasi 7 × 24 jam;

Julat Permohonan:

Label Berkenaan: label/filem pelekat sendiri, kod pemantauan elektronik, kod bar dan sebagainya.

Aplikasi: wayar dan kabel, lebar besar, pelbagai spesifikasi, produk label lipatan berketepatan tinggi.

Industri Berkenaan: Digunakan secara meluas dalam industri elektronik, wayar, kabel dan lain-lain.

Aplikasi: pelabelan wayar, pelabelan persisian komputer, kabel USB, dsb.

Peranti lipat boleh dilaraskan, julat bukan produk boleh disesuaikan mengikut sampel pelanggan.

Bagaimana Untuk Mengendalikan Mesin Pelabelan?

Sila sahkan voltan bekalan kuasa (ac220v), tekanan udara 4-6kgf, dan bekalan kuasa luaran mesti mempunyai pembumian yang boleh dipercayai sebelum beroperasi.

Bekalan kuasa.

Jangan sekat lubang penyejukan casis.

Juruteknik bukan profesional melarang keras pembukaan casis.

Julat pengendalian sentuhan badan adalah dilarang sama sekali apabila peralatan dikendalikan.

Apabila peralatan gagal, suis kuasa hendaklah ditutup terlebih dahulu dan penyelenggaraan elektrik adalah dilarang sama sekali.

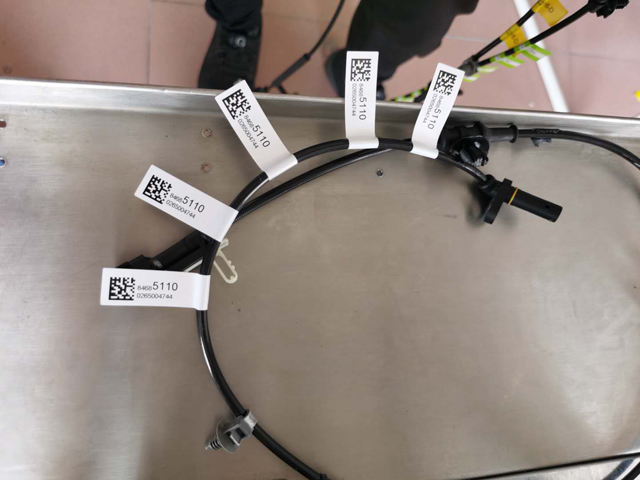

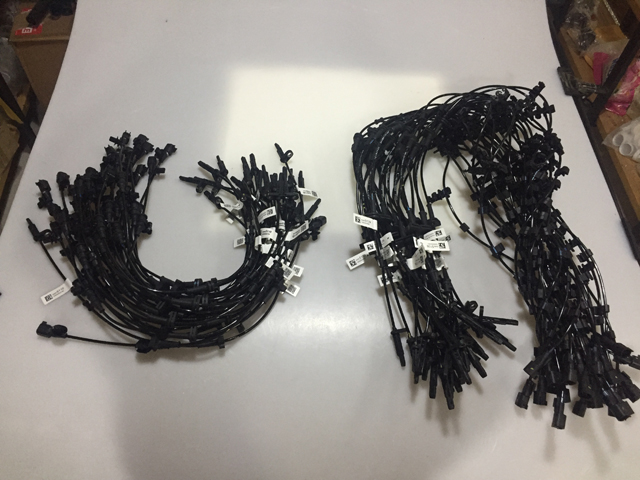

Mesin ini digunakan untuk operasi lipatan dan pelabelan abah-abah dawai dan rod bulat.

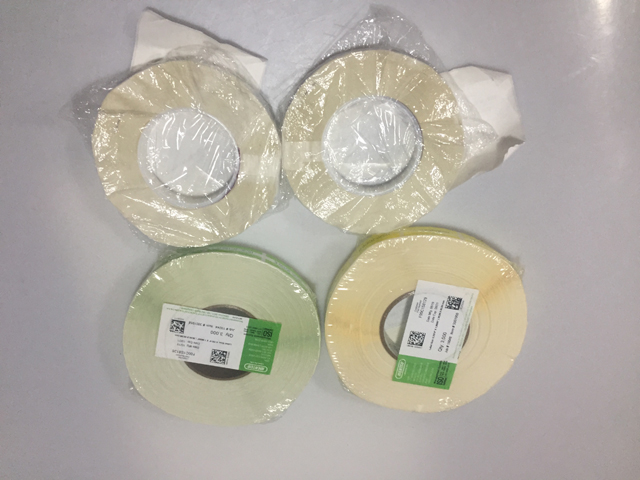

Parameter label yang berkenaan: diameter dalam 76mm gulungan label dan diameter luar max240mm; (spesifikasi lain harus diperbaiki). Bahan label: pvc, haiwan peliharaan, kain, kertas dan sebagainya; spesifikasi label: mengikut mesin tertentu

Ketepatan pelabelan: = 0.2mm;

Kapasiti: 1500 pcs/j;

Saiz luar: 630*740*1040 mm (l*w*h);

Berat mesin: kira-kira 86kg;

Abah-abah wayar yang berkenaan: mengikut mesin tertentu

Penerangan Operasi

Pemasangan:

Gerakkan peranti ke kedudukan pemasangan yang diperlukan.

Memijak brek roda universal dan membetulkan roda universal untuk menjadikannya licin.

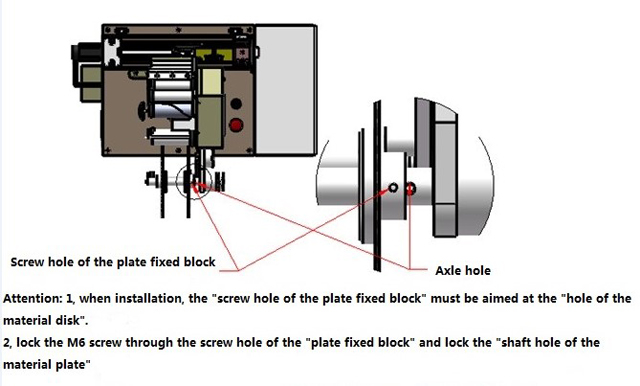

Label plat penyekat: semasa memasang, kita mesti membetulkan "lubang skru blok penetapan cakera" pada "lubang aci bahan", dan skru skru m6 melalui lubang skru blok penetapan bahan dan kuncikannya ke dalam lubang gandar dulang bahan.

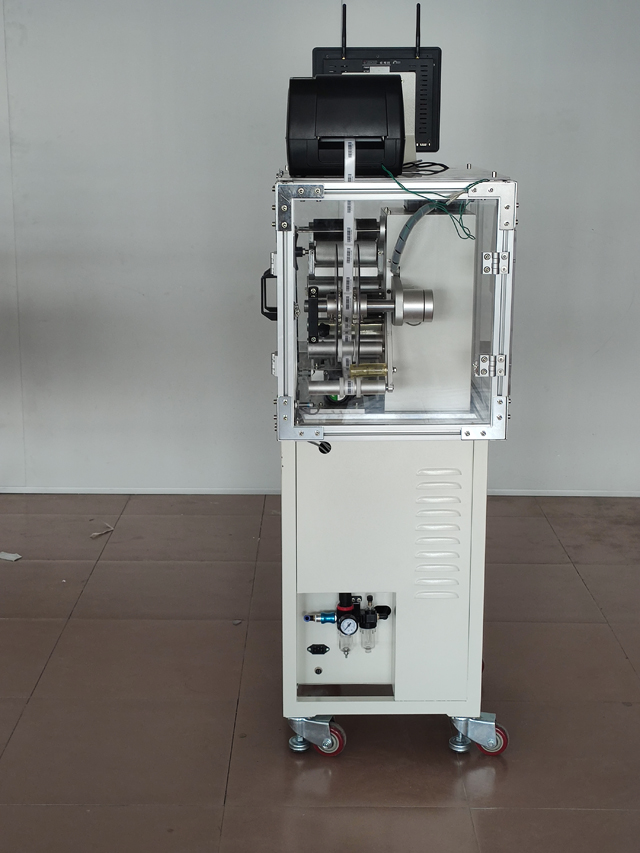

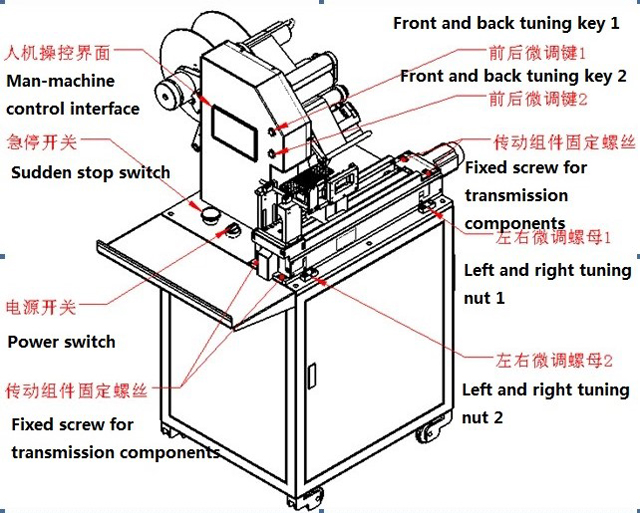

Penampilan Peralatan, Bahagian Penting Dan Antara Muka Kawalan Manusia-Mesin

Bahagian penting.

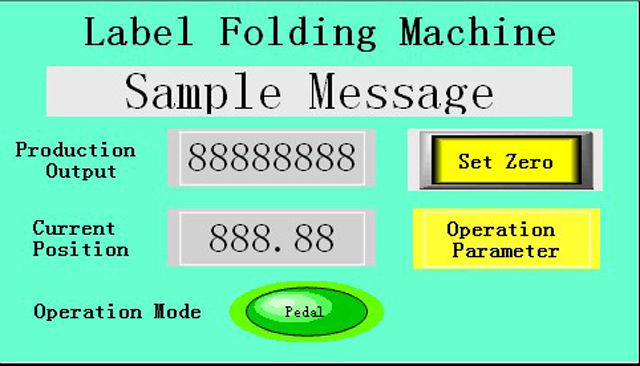

Gambar utama.

Output: kiraan kapasiti, tekan kekunci "output zero" kepada sifar;

Kedudukan semasa: paparan jarak kedudukan masa nyata mod gelongsor modul penghantaran label, unit mm;

Mod operasi adalah "automatik" dan "tapak kaki" dua jenis.

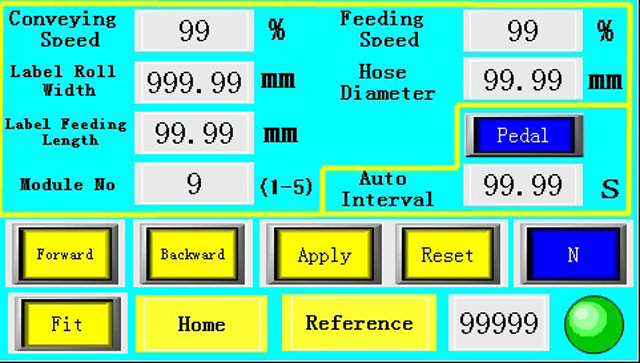

Parameter Pengguna

Kelajuan papan standard: kelajuan operasi papan penunjuk, dilaraskan mengikut 0-100%.

Kelajuan tanda: merujuk kepada kelajuan label yang dilucutkan daripada plat penjalur, dilaraskan sebanyak 0-100%.

Lebar kertas bawah: lebar kertas label, unit mm.

Diameter wayar: input diameter wayar tunggal, wayar rata atau input berbilang wayar terus untuk melawan ketebalan berganda, mm.

Tandakan panjang: kawal panjang label daripada plat penjalur, unit mm.

Ke hadapan: tekan kekunci "ke hadapan", modul pemacu tag akan meluncur ke hadapan, fungsi ini boleh melaraskan jarak kedudukan sasaran.

Belakang: tekan kekunci "kembali", modul pemacu tag akan meluncur kembali ke belakang, fungsi ini boleh dinyahpepijat jarak kedudukan titik pelabelan.

Fit: tekan kekunci "fit", silinder pengapit plat udara lurus dan modul peletakan abah-abah pendawaian akan menggerakkan silinder bergerak atas dan bawah. Fungsi ini boleh menyahpepijat jarak antara abah-abah pendawaian dan pengapit plat vakum.

Set Semula: putar pengepala kembali kepada sifar selepas butang set semula.

Elektrik: selepas penggantian spesifikasi berbeza kertas asas label, tekan lama kekunci elektrik untuk membolehkan sistem belajar secara automatik label dan penembusan kertas bawah.

Kaedah Operasi:

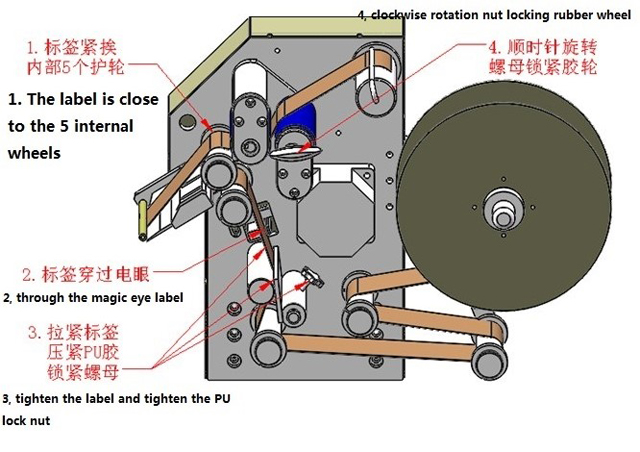

Label dipasang, dan label dipasang seperti di bawah pada modul stripper.

Putar suis kuasa mengikut arah jam dan hidupkan kuasa. Tekan kekunci henti dan putar mengikut arah jam.

Mesin menukar dan melaraskan

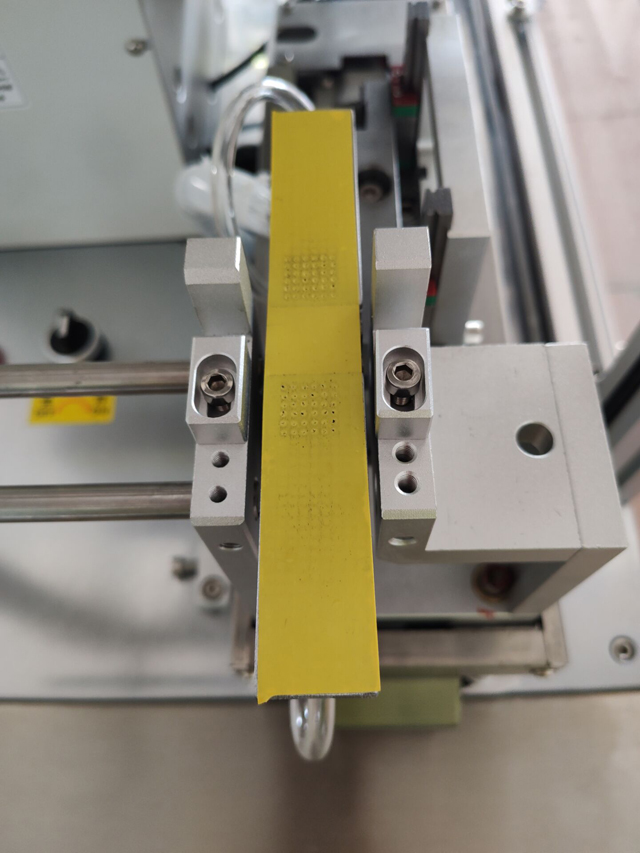

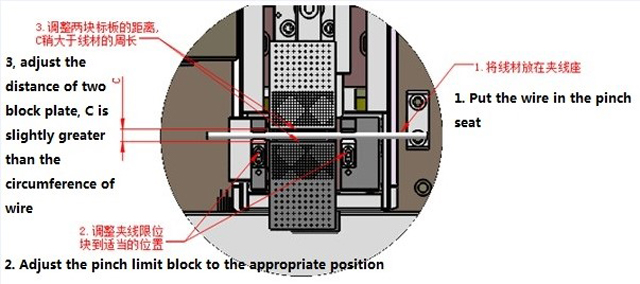

Mengikut diameter wayar, pelarasan, tempat duduk sambungan, jarak antara plat, seperti rajah berikut

Masukkan lebar kertas bawah dalam lebar kertas bawah Rajah 3, dan diameter wayar dimasukkan ke diameter wayar.

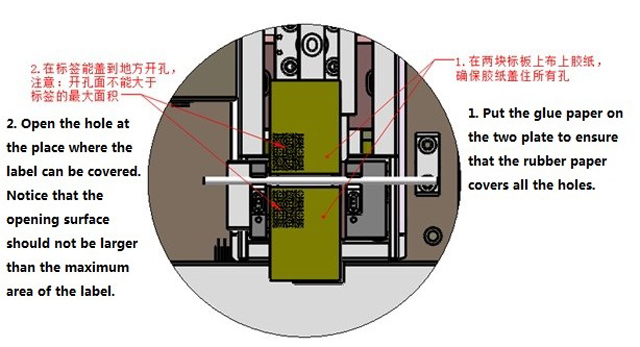

Pita pelekat dan bukaan

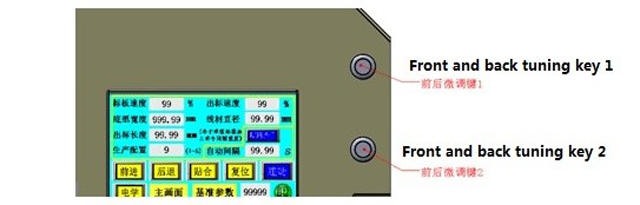

Dalam proses pengeluaran, jika label tidak diselaraskan sebelum dan selepas label, ia boleh dilaraskan terus dalam lajur "lebar kertas bawah". Juga boleh menggerakkan "kekunci nada depan dan belakang "1" kekunci tala mikro depan dan belakang 2" pelarasan, setiap langkah untuk menukar 0.1mm.

Labelkan mesin pelarasan kiri dan kanan

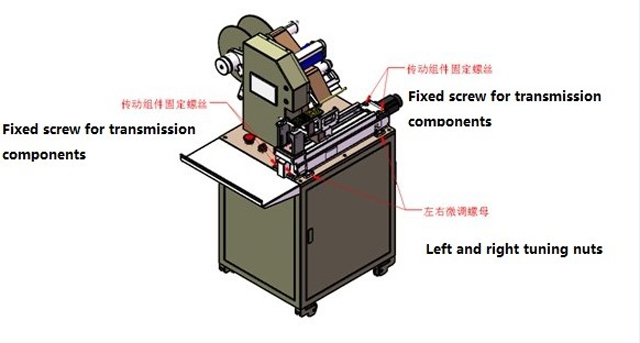

Jika label dilipat, jika bahagian kiri dan kanan tidak sejajar, empat komponen penghantaran mesti dilonggarkan dengan longgar, kemudian kacang pemangkasan kiri dan kanan perlu dilaraskan mengikut arah sisihan dan tahap label. Akhirnya, empat komponen penghantaran mesti dikunci.

Penyelenggaraan Dan Penyelenggaraan

Melarang keras tekanan, sila jaga kebersihan pada bila-bila masa.

Untuk melincirkan mesin tepat pada masanya. Kedudukan aktif plat standard ditambah sekali sebulan. Jika ada minyak pelincir masa periksa cawan pemisah, jika tidak tambahan tepat pada masanya.

Tiga bulan untuk memeriksa kehausan tali pinggang segerak di pelbagai bahagian mesin
