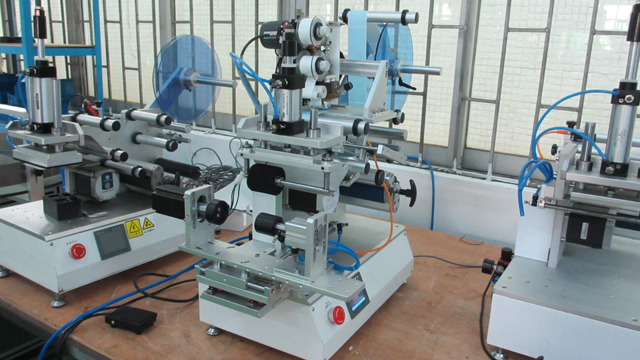

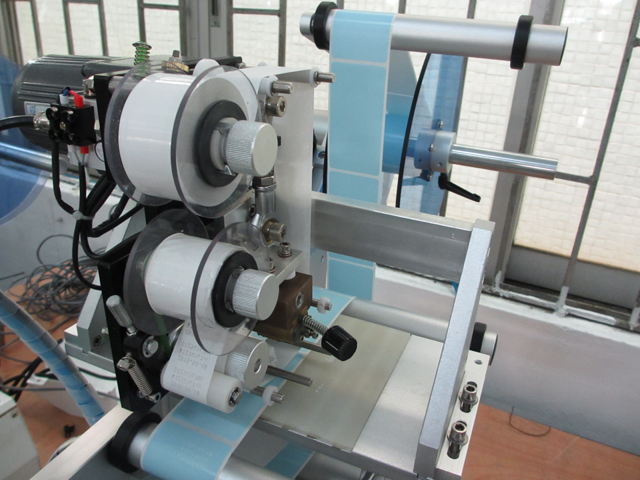

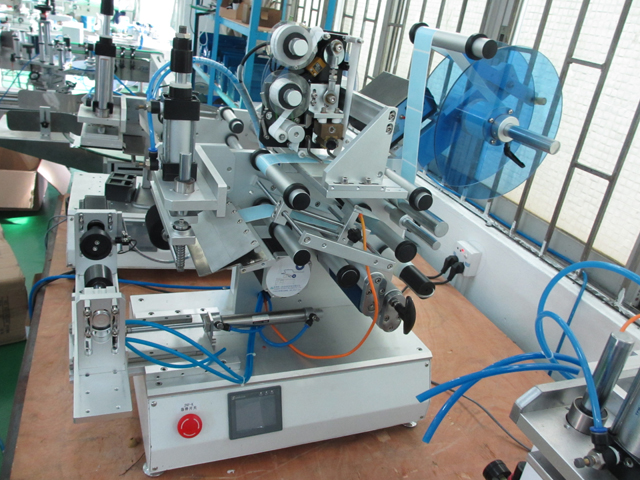

Mesin Pelabelan Bergolek Botol Segi Empat Rata Pneumatik Dengan Pengekod

• Guna panjang label: 10 mm~150 mm
• Guna lebar label: 10 mm~150 mm
• Sapukan diameter dalaman gulungan kertas: 40mm atau 76mm
• Diameter luar gulungan kertas: φ≤250 mm
• Suhu dalaman: -10° c ~40° c
• Kelembapan dalaman: 35~85﹪
• Bekalan kuasa: 220V, 50HZ
• Dimensi keseluruhan: 550*550*650 (L*W*H)
• Berat: 78kg

Arahan pengendalian peralatan pada mesin pelabelan bergolek:

Model peranti：VK-T805

Nama: mesin pelabel botol rata & bulat separa automatik

Keadaan untuk mengendalikan mesin pelabelan bergolek

1. Penggunaan peranti ini adalah dilarang sama sekali dalam persekitaran berikut,

2. Pastikan alur keluar kuasa dan antara muka bekalan kuasa boleh bersentuhan rapat atau sentuhan longgar boleh mengakibatkan bahaya kebakaran.

3. Jangan letakkan objek berat pada kord kuasa dan kord kuasa yang rosak boleh menyebabkan kejutan elektrik atau bahaya kebakaran.

4. Sebelum membersihkan atau menggunakan minyak antikarat, pastikan anda mencabut kabel kuasa daripada peranti, jika tidak dalam bahaya kebakaran dan kerosakan pada peralatan.

5. Jangan gunakan alur keluar kuasa yang longgar atau rosak, atau renjatan elektrik dan bahaya kebakaran.

6. Gunakan pembumian yang betul, penggunaan alur keluar yang tidak dibumikan dengan betul akan menyebabkan risiko renjatan elektrik dan kerosakan pada peralatan.

7. Jangan basahkan tangan apabila menyentuh alur keluar kuasa, atau risiko renjatan elektrik.

8. Apabila peranti mudah alih, pastikan kord kuasa daripada bekalan kuasa, atau mereka berisiko kebakaran dan kerosakan pada peralatan.

9. Pada standard voltan/arus yang betul menggunakan peranti, tanpa voltan/arus yang sesuai berfungsi akan membawa kepada risiko kejutan elektrik, kebakaran, atau kerosakan pada peralatan anda.

Mesin Pelabelan VK-T805

Mesin pelabelan memperkenalkan

Mesin pelabelan secara automatik dilekatkan pada permukaan produk dengan nama pendek peranti automasi, ia boleh menggantikan pelabelan manual, meningkatkan kecekapan dan kualiti pengeluaran. Mengikut tahap automasi boleh dibahagikan kepada mesin pelabelan manual, mesin pelabelan separa automatik dan mesin pelabelan automatik; mengikut bentuk produk boleh dibahagikan kepada mesin pelabelan botol bulat, mesin pelabelan separa sekeliling dan mesin pelabelan botol berbentuk khas; mengikut pelabelan dan penempatan produk boleh dibahagikan kepada mesin pelabelan menegak dan mendatar.

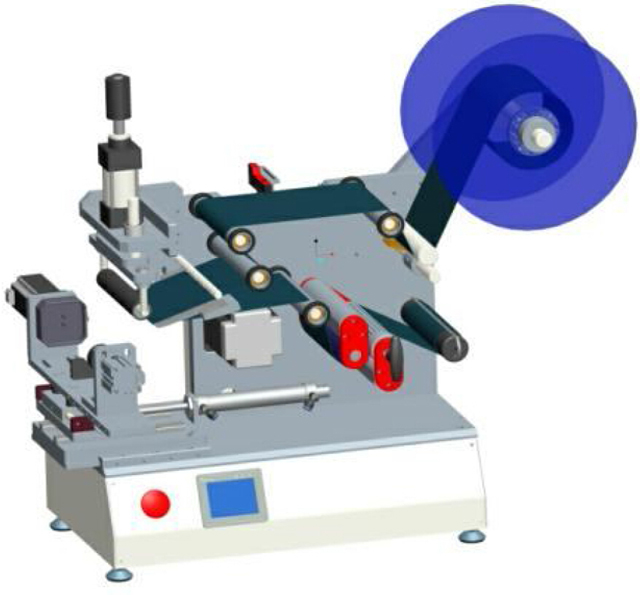

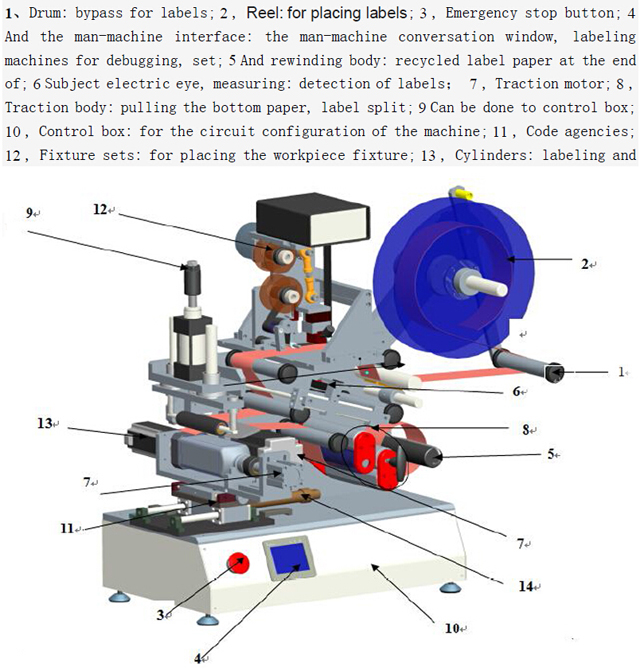

Melukis penjelasan pada model VK-T805:

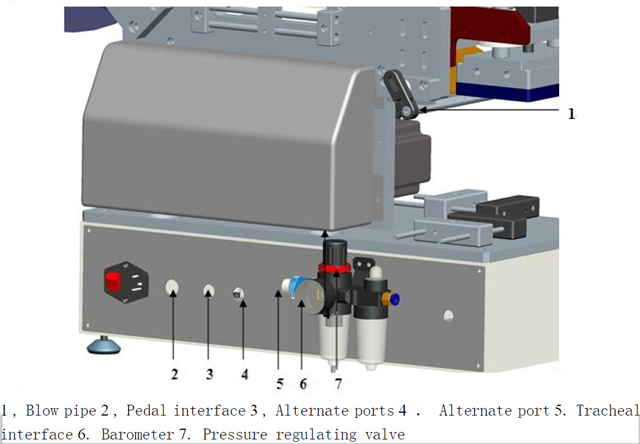

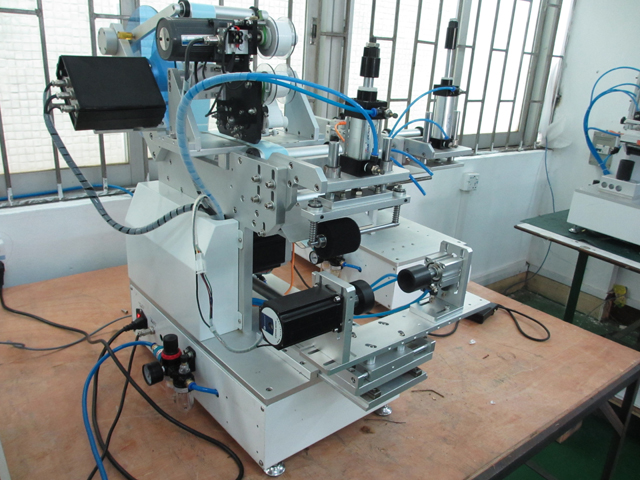

Belakang mesin

Parameter teknikal:

1. Guna panjang label: 10 mm~150 mm

2. Sapukan lebar label: 10 mm~150 mm

3. Gulung kertas diameter dalaman: 40mm atau 76mm

4. Diameter luar gulungan kertas: φ≤250 mm

5. Suhu dalaman: -10° c ~40° c

6. Kelembapan dalaman: 35~85﹪

7. Bekalan kuasa: 220V, 50HZ

8. Dimensi keseluruhan: 550*550*650 (L*W*H)

9. Berat: 78kg

Skop daripada

1. Digunakan secara meluas dalam industri makanan, farmaseutikal, kosmetik, kosmetik, elektronik dan lain-lain.

2. Untuk produk separuh siap atau produk siap dalam pelabelan separa automatik permukaan arka cetak dan separa.

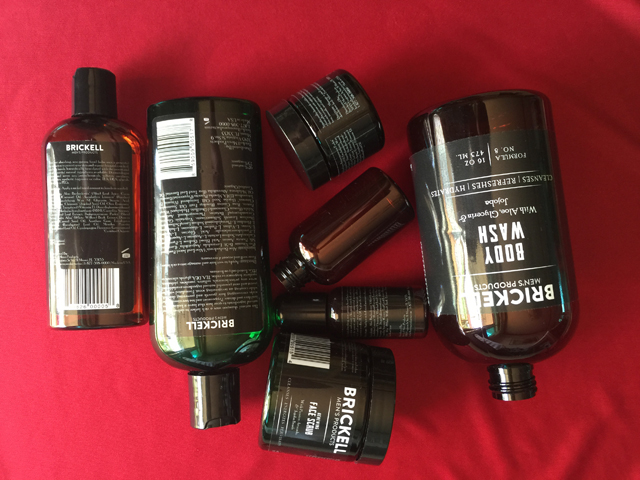

3. Ia boleh melabelkan kedua-dua bentuk rata atau bulat atau bujur atau bentuk lain botol lihat contoh gambar seperti di bawah:

Teori pelabelan

1. Sistem penghantaran: motor didorong oleh sistem pemacu tali pinggang masa dan institusi penerima, memberikan dorongan kepada pemisahan label, dengan itu mencapai pelucutan dan kertas kitar semula di hujung label.

2. Sistem kawalan: mesin ini menggunakan kawalan gabungan elektrik dan gas, mata elektrik (sensor) dan suis kaki menghantar isyarat yang diterima kepada PLC dalam pemproses pusat mengikut program yang ditetapkan untuk pemprosesan, dengan itu mencapai pelucutan, menghisap, menyunting label dan mengira fungsi.

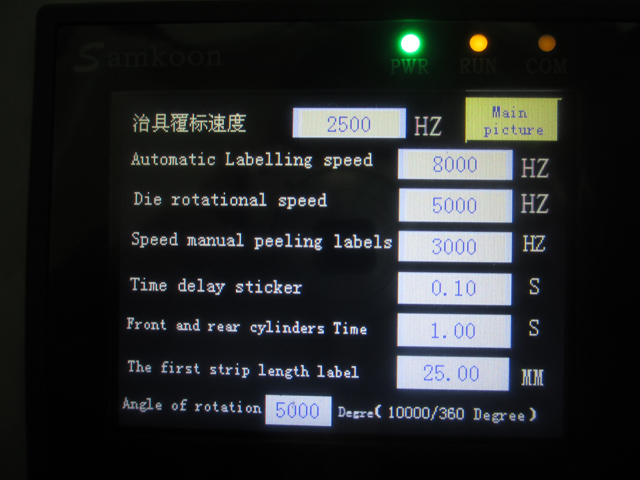

Proses operasi

Hidupkan label Pasang diperbetulkan dengan label pelarasan label mata elektrik boleh laras

Hidupkan / Matikan

Hidupkan kuasa:

1. Di sekeliling mesin dan dibersihkan, semak fenomena longgar.

2. Melabel dan menyambungkan kord kuasa ke belakang soket bekalan kuasa, dan suis di sebelah soket kuasa dibuka.

3. Sambungkan hujung kord kuasa yang satu lagi ke alur keluar AC, menggunakan voltan ialah 220V, 50Hz.

4. Panel utama suis henti kecemasan untuk dibuka

5. Akses gas tekanan tinggi ke dalam lubang (dan sahkan bahawa suis terbuka)

Tutup:

1. Dalam kes penggunaan biasa, anda boleh palamkan kord kuasa dari alur keluar AC atau terus tekan suis henti kecemasan.

Perhatian!!!

2. Jangan pasangkan kord kuasa atau bekalan kuasa di tangan apabila terkena basah, ia akan menyebabkan kejutan elektrik.

3. Jangan letakkan objek berat pada kord kuasa.

Semak pelarasan

1. Label "1" di sekeliling, bergantung pada label di sebelah volum itu, dalam isipadu dalam permukaan ikut kaedah pintasan rajah.

2. "2" badan pengapit, pusingan pelampung keluaran pertama, selepas sekali lagi ditekan.

3. Dengan pemerhatian mata kasar, pemerhatian pada label selepas "5" pada Peel Board, tag dipisahkan untuk berada dalam kedudukan pecahan berkesan kepala sedutan, ditunjukkan dalam rajah sebelumnya, Jika ia tidak betul, label perlu pelarasan kasar.

4. Dalam perkhidmatan "3" dan "4" antara tag untuk mengesan mata elektrik, sekitar panjang dengan label mesti diuji apabila lubang slot mata ajaib untuk menguji mata elektrik boleh mengesan perubahan antara label dan label, mata elektrik untuk lebih banyak set lihat bahagian "tetapan mata elektrik".

5. Selepas tamat "6" badan daya tarikan, kita mesti tegas mengikut bentuk "S" di sekeliling undang-undang dan pemegang "T" untuk ditandakan dengan ketat dengan status, jika tidak, ia akan menyebabkan tawaran tidak dibenarkan atau tidak dapat menarik hujung tali pinggang.

6. "7" untuk penggulungan badan, paksi dan klip keluli hitam bulat untuk aktiviti, penghujung pengapit klip kertas.

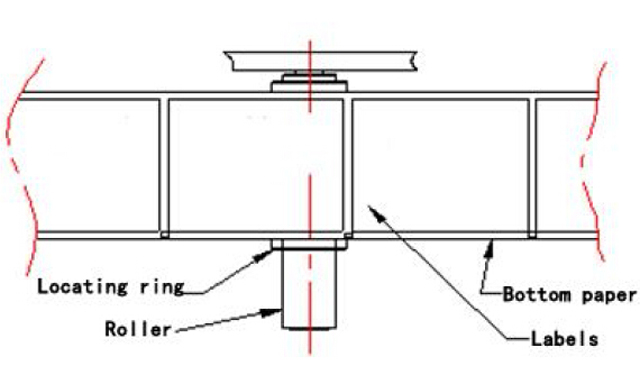

Dibetulkan

1. Setelah menyelesaikan perkara di atas, pada panel butang "automatik / Manual" kepada status "secara manual", sila pastikan kuasa disambungkan dan dihidupkan, dan kemudian tekan suis "jog", daya tarikan menarik kertas bawah kira-kira 0.5 meter, direka untuk memberikan kertas bahagian bawah percuma dan betul.

2. Apabila kertas bawah diperbetulkan secara automatik, kita semua akan melaraskan penggelek pada bulatan had, rujukan ditunjukkan dalam rajah sebelumnya, gerakkan bulatan had pada kedua-dua belah kertas.

Gerakkan mata elektrik

1. Pada permukaan "Secara automatik / Manual" butang untuk "manual", kemudian tekan "jog" suis, kali ini dengan pemerhatian mata kasar Peel Board, jadi label daripada panel jalur 0~1mm Boleh.

2. Kemudian gerakkan mata elektrik ujian label, letakkan di antara tag dan label itu di hujung kertas, perhatikan untuk menguji lampu mata elektrik, apabila mata elektrik pengesanan bergerak dari label atau dari hujung label kertas, lampu akan bertukar-tukar antara pada dan tidak pada.

Dimensi dalam rajah di atas, pastikan kepala sedutan berada pada jarak dari panel Jalur 0.5~1 Mm, anda boleh melonggarkan skru untuk melaraskan

Supaya anda boleh memastikan peralihan yang lancar ke kepala sedutan kedudukan label. (Biasanya, kedudukan ini telah disesuaikan dengan baik)

Perhatian!!!

1. Sahkan penekan tali pinggang dan peranti penguncian ditetapkan semula, jika tidak, ia akan menyebabkan bidaan tidak tepat.

2. Periksa sama ada mata elektrik ujian dengan, jika tidak ia akan menyebabkan label berterusan.

3. Periksa sistem pemacu untuk mengapit, jika tidak, ia akan menyebabkan kertas bahagian bawah tidak ditarik.

Set mata ajaib

Tandakan mata elektrik (di sini adalah untuk tujuan ilustrasi sahaja, dan tidak bermakna pelanggan membeli konfigurasi model)

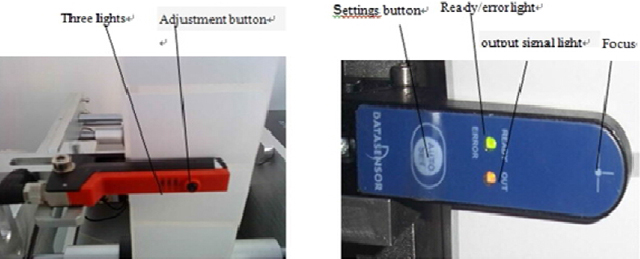

Kiri ke Jerman Dr easy logging GS-63 Electric eye, kanan untuk Italy pedicle SR21-IR Electric eye. Mereka biasanya digunakan untuk mengesan label. Berikut adalah kaedah penyesuaian mereka

1, Dr log mudah GS-63 Pelarasan mata elektrik:

Rasional: untuk mengenal pasti jurang antara label bergantung pada ketebalan. (Melalui cahaya menembusi di mana tiada label dan tiada penembusan terdapat label untuk dikenal pasti) digunakan pada ketebalan tertentu label kertas atau label lain

Arahan tombol: Lampu hijau: lampu kuasa

Lampu kuning: untuk mengenal pasti lampu status (Lampu kuning menyala, terdapat output isyarat)

Butang laras: dilaraskan untuk pengesanan label dengan tetapan berbeza

Pertama sekali label melalui mata ajaib seperti gambar rajah berikut: Jika anda menarik label, lampu kuning dalam jurang antara label dan label dinyalakan, ada label dimatikan, anda tidak boleh menetapkan semula, anda boleh terus menggunakan. Apabila lampu kuning adalah pepejal atau sering ditanggung oleh kes itu, anda perlu menetapkan semula mata elektrik. Tetapkan seperti berikut: pertama, label yang ditunjukkan melalui mata ajaib palung berbentuk anda, terdapat label diletakkan mata elektrik di dalam slot, tekan dan tahan butang laras selama 3 saat, anda boleh melihat mata elektrik berkelip lampu kuning, Kemudian lepaskan butang, di mana tiada label (hanya labelkan hujung kertas) diletakkan dalam slot mata ajaib, tekan dan tahan butang laras selama 8 saat, dan kemudian lepaskan butang pada ketika ini, Persediaan selesai. Label mata elektrik tarik dalam tangki, anda boleh melihat bahawa terdapat label lampu kuning padam, pejabat celah dalam label dengan label, lampu kuning menyala.

Itali pedicle SR21-IR Pelarasan mata elektrik:

Kepunyaan mata elektrik Groove, melalui jumlah cahaya yang menembusi kekuatan diskriminasi tidak mempunyai label, gunakan bahan kertas dan bahan label pada hujung label yang berbeza.

Prinsip pengesanan, Alur mata elektrik sebelah dipecat rasuk cahaya, untuk menerima di sisi lain, apabila label perantaraan, menerima jumlah perubahan cahaya, dengan menetapkan ambang, tiada label untuk mengenal pasti.

Kaedah penetapan

1) Apabila "bersedia" Apabila lampu, label fokus mata elektrik di Tengah, tarik tag ke belakang dan sebagainya, seperti perubahan kepada isyarat output, mata elektrik dalam keadaan berfungsi, boleh digunakan secara langsung.

2) Tekan sebentar butang Auto Setup, lampu hijau dan kuning, isyarat sederhana menangkap mata elektrik, label tidak boleh tanggal pada masa ini, sehingga lampu hijau berkelip dengan cepat.

3) Apabila lampu hijau berkelip apabila media menjadi lokasi tumpuan mata ajaib kedua.

4) Tekan pendek "AUTO SET". Lampu hijau dimatikan. Mata elektrik menangkap jenis isyarat media kedua, label tidak boleh tanggal pada masa ini sehingga lampu hijau kekal menyala.

5) Gerakkan label, dalam dua penguraian media tempatan, isyarat output menyala, set mata ajaib.

6) "SEDIA" Pepejal, mata ajaib untuk menggunakan objek anda boleh menukar dua media.

Laraskan kedudukan label

1. Bekas pertama dalam rajah "C", Dan kemudian cuba melekat, lokasi pos pemerhatian dan lulus pelarasan "A" Dan "B" Aktiviti blok Pejabat, ditala ke lokasi yang sesuai.

2. Selepas melaraskan yang sesuai, skru tempat duduk aktiviti perlu dibetulkan, supaya tidak longgar.

3. D Mata elektrik ujian terbina dalam, digunakan untuk menguji produk secara percuma. Melalui kotak kembali pada status pedal / Permulaan objek yang diukur untuk melaraskan mesin pelabelan.

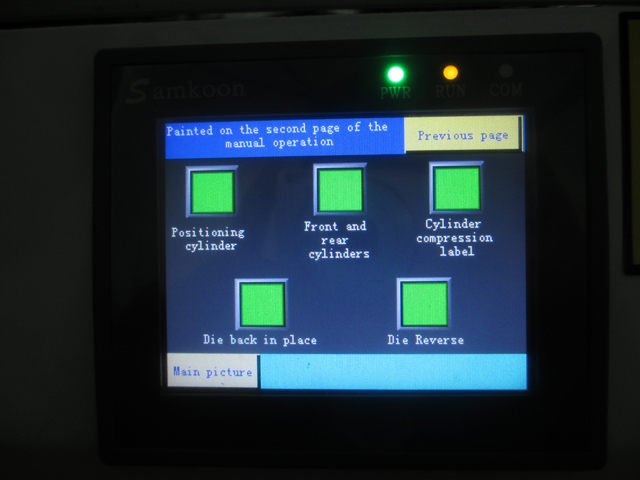

Operasi manual

1. Pertama sekali, anda mahu "Suis Manual / Automatik" dalam manual, dan kemudian digabungkan dengan "suis" untuk digunakan.

2. Operasi manual digunakan untuk digunakan semasa menyahpepijat, untuk label yang betul

Tindakan automatik

1. Pertama sekali, anda mahu "Suis Manual / Automatik" berada dalam keadaan auto, dan kemudian digabungkan dengan "suis kaki".

2. Tindakan automatik yang digunakan untuk digunakan semasa menyahpepijat, termasuk ditanda dan dilabel.

Mengukur pelarasan mata elektrik:

1. Mata elektrik Siri FX-301 disambungkan dengan betul:

Mata ajaib mesti memastikan bahawa pemasangan yang betul pengukuran boleh digunakan, kaedah sambungan untuk menyambung seperti yang ditunjukkan dalam angka berikut, "dalam" garis hitam berterusan "keluar" walaupun garis perak.

2. Prinsip pengesanan mata elektrik:

Mata elektrik mengikut jumlah pantulan cahaya untuk membezakan objek. Mata elektrik mengeluarkan objek cahaya, objek akan mencerminkan sejumlah cahaya mata belakang, apabila objek mencerminkan jumlah cahaya yang mencapai nilai yang ditetapkan, perubahan isyarat mata elektrik, ia memberi isyarat kepada sistem kawalan.

3. Tukar keadaan:

Butang "Mod/batal", lampu hijau dalam "lari", "ajar", "ADJ", "L/D", "PEMASA", "PRO" bertukar antara beberapa dokumen, menunjukkan status kerja yang berbeza.

• "Lari" mewakili larian Negeri;
• Status pengajaran "Ajar";
• "ADJ" untuk melaraskan status;
• "L/D" untuk mengangkat status isyarat;
• Butang "PUSH" ke bawah untuk mengesahkan, togol kiri-kanan untuk memperhalusi fungsi.

4. Set mata ajaib:

4.1 Pada premis tiada produk di stesen kerja, buka penguat mata elektrik dengan penutup lutsinar, tekan kekunci "mod/batal", dipindahkan ke dokumen "ajar", kotak digital memaparkan nilai, nilai ini akan menjadi isyarat kosong, kestabilan berangka , mengikut "PUSH" untuk mengesahkan.

4.2 Kemudian letakkan produk pada stesen pelabelan, tutup kedudukan kiri, perhatikan lokasi, dengan melaraskan lokasi bar kedudukan untuk mencapai kedudukan label pada produk.

4.3 Kedudukan label apabila dilaraskan. Boleh melihat kotak digital yang memaparkan nilai berangka, nilai ini apabila produk dikesan isyarat, seperti "1900", stabil, klik "PUSH" untuk mengesahkan. Apabila lengkap, kotak paparan digital menunjukkan petua yang BAIK. (Anda boleh menekan "mod/batal" untuk kembali ke "run" boleh menjadi larian)

4.4 Dipindahkan ke dokumen "ADJ", memaparkan kotak paparan berangka = isyarat kosong (denyutan jantung - isyarat kosong)/2, nilai lalai sistem untuk ambang, nilai isyarat lebih besar daripada nilai kritikal, ia lalai kepada objek, adalah kurang daripada nilai kritikal, lalai ialah tiada objek. Isyarat maklum balas kepada PLC, keluarkan arahan yang sesuai. Ambang boleh dilaraskan melalui togol kiri-kanan "PUSH" kekunci kiri dan kanan, menambah atau mengurangkan nilai, menukar ambang. (Biasanya tidak memerlukan pelarasan) kemudian tekan "PUSH" untuk mengesahkan.

4.5 Kekunci "Mod/Batal" kembali untuk "menjalankan" keadaan berjalan. (Selepas Persediaan selesai untuk sebarang pengembalian kepada status berjalan "jalankan")

4.6 Tutup penutup lutsinar, tetapkan hujungnya.

4.7 Apabila produk diletakkan apabila stesen pelabelan, mata elektrik pada isyarat pengukur dikesan, maklum balas kepada PLC, PLC mengeluarkan arahan, mesin pelabelan memulakan bahagian yang berkaitan dengan kerja.

Komponen kawalan elektronik

Sistem kawalan

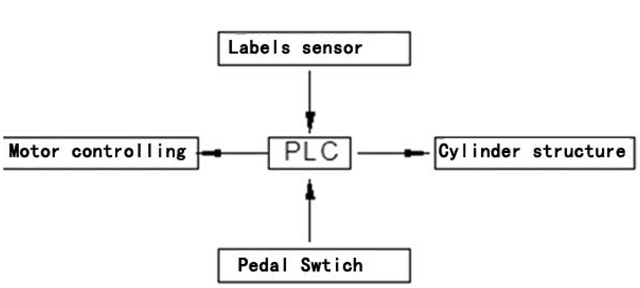

Prinsip: Mesin pelabelan adalah berdasarkan PLC, yang menerima isyarat dan mengawal sistem. Seperti yang ditunjukkan dalam rajah di atas, apabila "suis kaki" dipijak, suis kaki akan memulakan isyarat untuk dihantar ke PLC, dan PLC akan memprosesnya mengikut program yang ditetapkan, dan kemudian memulakan "sistem kawalan motor" untuk menyedari proses pelucutan dan pemberian label. Pada masa yang sama, "penderia kedudukan label" (juga dipanggil label pengukur mata elektrik) akan sentiasa memberi perhatian kepada jarak perjalanan label. Apabila ia memasuki jarak untuk mengemas kini label, "sensor kedudukan label" akan segera menghantar isyarat kepada PLC. Begitu juga, PLC akan memprosesnya mengikut program yang ditetapkan, dan "sistem kawalan motor" akan menghantar isyarat berhenti dan memulakan mesin sedutan label dan sistem pelabelan untuk melengkapkan pelucutan dan tampalan label.

Kesalahan biasa dan dikecualikan

Kedudukan pelabelan tidak stabil

1. Peralatan tekanan mungkin tidak ketat, menyebabkan ujian mata elektrik yang longgar dan tidak tepat ditandakan.

2. Badan daya tarikan tergelincir atau tidak ketat, menyebabkan kertas bahagian bawah licin.

3. Bentuk atau kedudukan untuk melekat.

bawa pergi

1. Peranti tali pinggang tekanan terlalu ketat, menyebabkan pengurangan tekanan yang ketara.

2. Dalam operasi automatik ditanda dengan tanpa sisihan membetulkan dan membetulkan kembali ke.

Kualiti pelabelan tidak bagus, ada buih atau berkedut

1. Label mungkin terlalu nipis, undang-undang menghisap melekat tidak terpakai pada label lembut dan nipis telus

Peralatan tidak mempunyai reaksi

1. Sahkan bahawa talian kuasa, tiada masalah.

2. Alur keluar penghantaran yang disahkan di sebelah fius adalah utuh, seperti hangus, gantikan

3. Boleh kotak pendawaian dalaman longgar, pembaikan profesional

Labelkan kertas di hujung patah biasa

1. Peranti tali pinggang tekanan terlalu ketat, menyebabkan pengurangan tekanan yang ketara.

2. Boleh melabel hujung kertas berkualiti rendah, atau jauh di dalam gigi

Kegagalan kepala sedutan atau tidak berfungsi, tingkah laku luar label berlaku

1. Adakah palam lubang kepala sedutan, menyebabkan sedutan tidak mencukupi (jaminan tekanan dalam 0.7Mpa di atas)

2. Arah tiupan paip tiupan tidak betul, boleh dilaraskan dengan arah bergerak dan berputar

3. Jika tiada penutup label, dengan pengedap pelekat lutsinar, mengurangkan kehilangan sedutan

Label berterusan

Mata elektrik tidak ditetapkan dengan baik, menetapkan semula mata elektrik

Koleksi bahan kitar semula kertas di hujung longgar

Selalunya penuaan di belakang tali pinggang pemacu, gantikan tali pinggang baru.

Membuat label

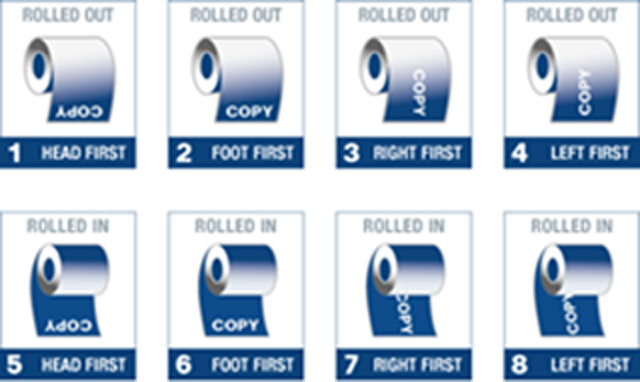

1. Apabila menghasilkan label, perhatikan arah pusingan pelampung.

2. Pastikan pengesanan mata ajaib lubang bahan asing, penebuk kertas malam tidak boleh dibiarkan, jika tidak mata elektrik tidak dikenali, menyebabkan label pendua.

3. Pastikan label dan kertas bahagian bawah terbelah licin.

Penyelenggaraan rutin

1. Dalam penggunaan biasa, peralatan boleh diperiksa secara tetap.

2. Peralatan untuk kawalan habuk dan rawatan anti-karat secara berkala.

3. Jangan gunakan untuk masa yang lama, cabut kuasa yang anda mahu dan lakukan kerja penyelenggaraan.

Lampiran

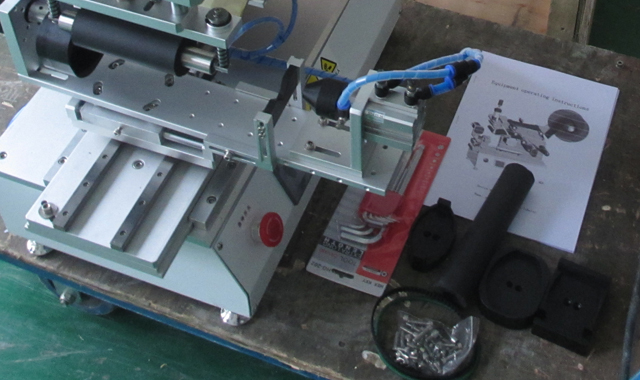

Aksesori standard pelabelan ini: arahan pengendalian, sepana hex, pemacu skru pelarasan mata elektrik.

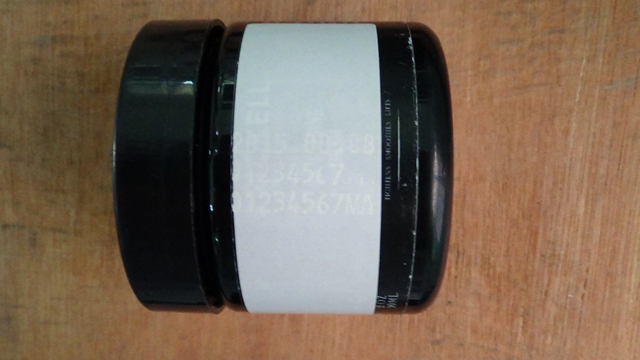

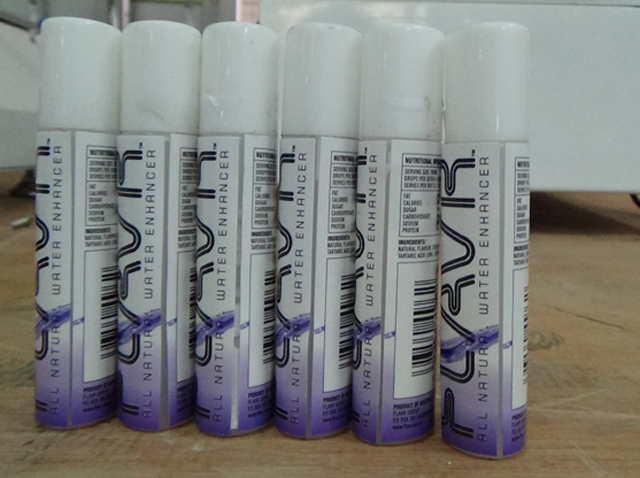

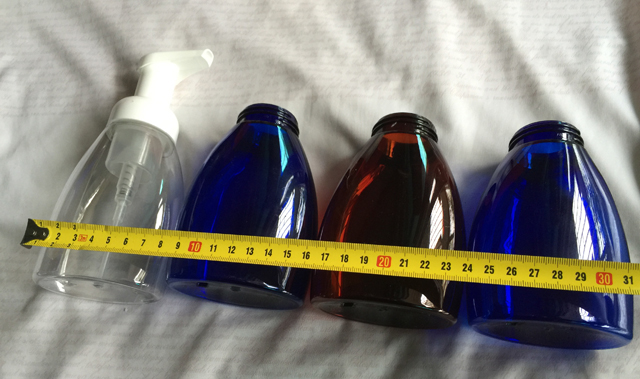

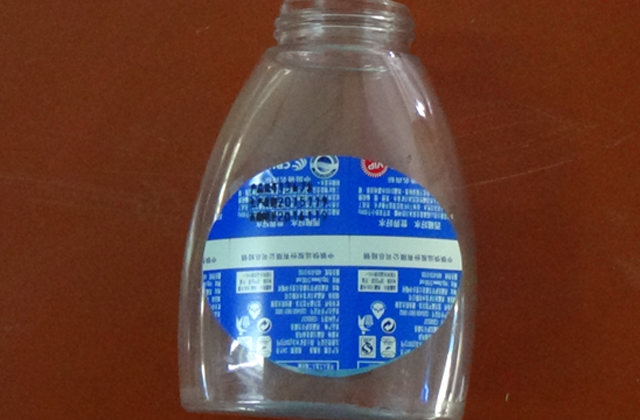

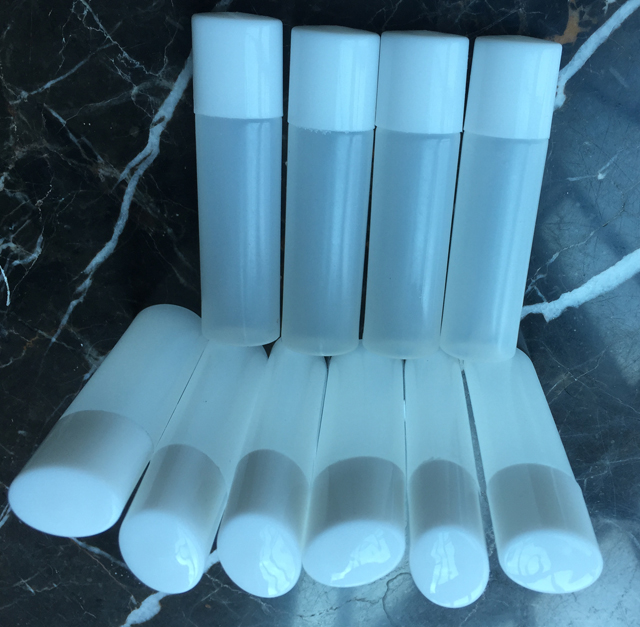

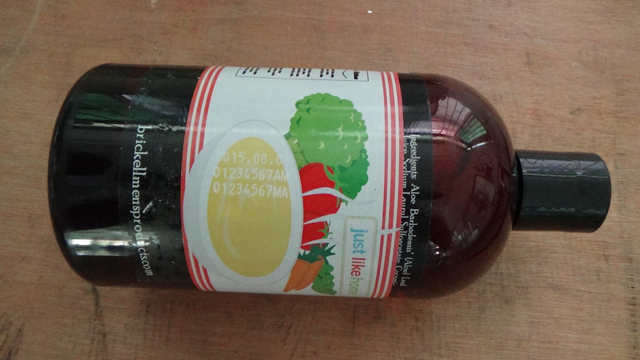

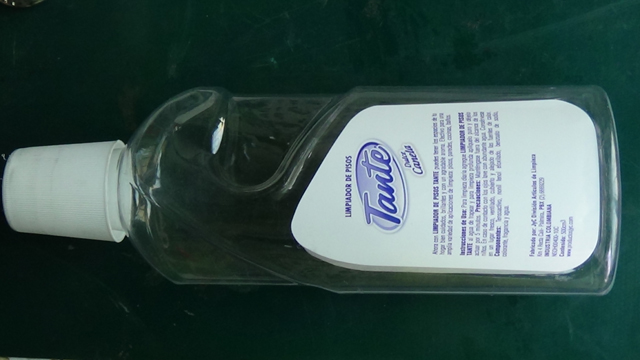

Melabel sampel untuk pelbagai bentuk botol:
