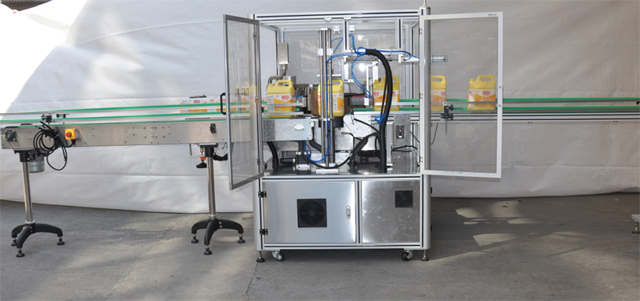

Peralatan Pelabelan Gam Panas Meleleh Stesen Tunggal Automatik

• Model: VK-HMGL-S
• Kuasa: Tiga fasa 380V 50 Hz 3000W
• Panjang: 3650mm
• Lebar peralatan: 1450mm
• Kelajuan talian penghantar: 20m/min (kelajuan talian penghantar boleh dilaraskan mengikut keadaan pengeluaran sebenar)
• Kaedah pelarasan kelajuan: Pelarasan kelajuan bahagian
• Kelajuan pendispensan label maksimum: 60 m/min Kelajuan pelabelan maksimum: 20 pcs/min
• Ketepatan pelabelan: ±1mm (memerlukan ralat saiz botol pelanggan dalam ±0.3mm)
• Saiz produk: botol persegi
• Lebar label maksimum: 160mm
• Panjang label maksimum: 600mm
• Diameter label maksimum: 600 mm Diameter teras kertas: 152mm
• Berat keseluruhan mesin: kira-kira 1200 Kg

Lihat Video

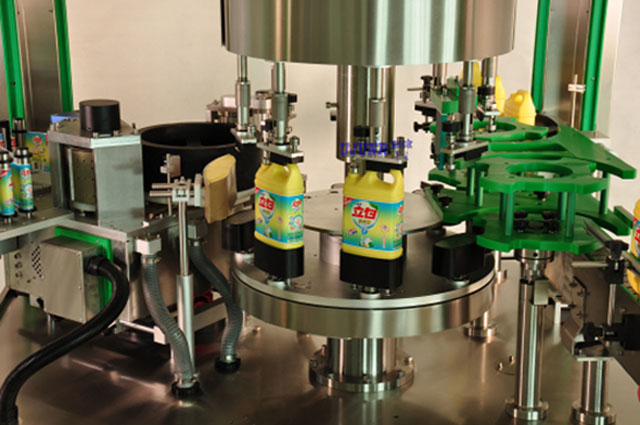

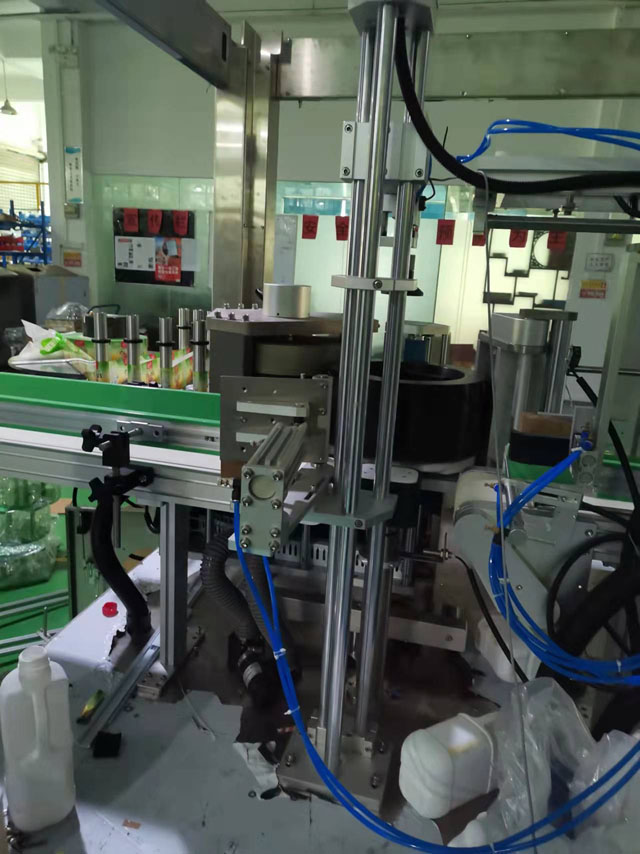

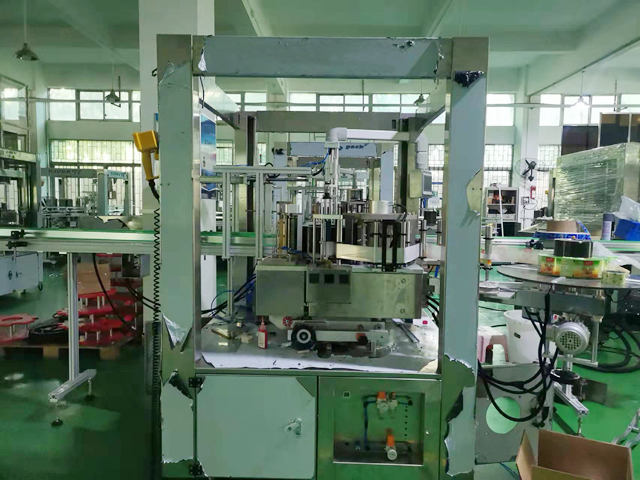

Ini ialah mesin pelabelan OPP pelekat cair panas berterusan yang baharu. Ia secara automatik boleh melaraskan penghantaran masuk dan keluar bekas; Bekas yang diasingkan oleh skru pemisah botol dan disimpan dalam jarak mengikut jarak roda bintang dipindahkan ke meja putar bekas. Selepas bekas itu dibetulkan oleh mekanisme menekan botol dan tempat duduk acuan bekas, bekas mula berputar pada kelajuan tertentu, dan botol diposisikan secara mekanikal semasa putaran produk. Label dilabelkan dalam kedudukan yang ditentukan.

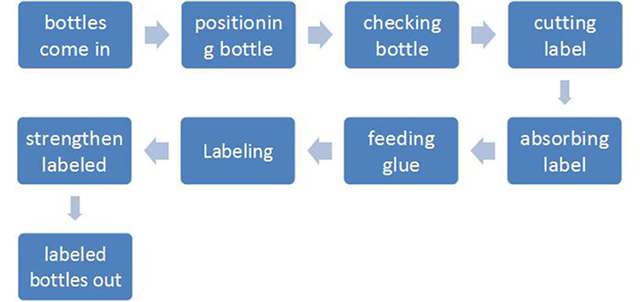

Proses Pengendalian Peralatan Pelabel Gam Cair Panas:

Apabila bekas mencapai kedudukan pengesanan mata elektrik, komputer mengawal sistem penghantaran label untuk menghantar label. Apabila tindakan penghantaran label selesai, pemotong berkelajuan tinggi memotong label. Ketepatan dan kestabilan pelabelan dipastikan dengan bantuan motor servo berkelajuan tinggi inersia kecil Sanyo.

Label yang dipotong dihantar ke sistem gam yang menggunakan gam pada kedua-dua tepi hadapan dan belakang label. Kaedah pelekatan ini menggunakan paling sedikit penggunaan pelekat cair panas.

Apabila label terpaku dipindahkan ke kedudukan pelabelan, label boleh dipatuhi dengan tepat dan berkesan pada bekas. Memandangkan bekas berada dalam keadaan berputar semasa proses pemindahan, label boleh dilekatkan pada bekas dengan lancar dan ketat. Jalur pelekat pada penghujung saiz boleh membentuk pengedap pusingan label yang baik, melengkapkan proses pelabelan.

Bahagian Utama

A: Tuan rumah

• Sistem Servo Sanyo
• Sistem Pemacu Servo Sanyo
• FLEXEM HMI 7 inci
• Sensor label warna resolusi tinggi pansonik
• Pelekatan resolusi tinggi pansonik dan sensor pengesanan hilang
• Suis sensor pengesanan produk pansonik
• Sensor tekanan pansonik

B: Bahagian Mekanikal

• Mekanisme penghantaran: 90W Taiwan Chenggang Motor
• Tali pinggang penghantar: Tali pinggang penghantar berasaskan filem industri
• Motor utama: Motor AC BOEM Itali 1500W (dengan pengurangan BOEM asal)
• Mekanisme pemisahan botol: Mekanisme pemisahan botol silinder tanpa rod
• Mekanisme penentududukan: Kedudukan dan pelabelan motor stepper
• Mekanisme pelabelan: Motor stepper memacu botol dan melakukan pelabelan semasa putaran
• Mekanisme penghantaran label: Sistem penghantaran filem servo Yujun (pemacu motor servo berkelajuan tinggi)
• Mekanisme menekan: pemasangan berus
• Mekanisme panduan botol: Rel panduan profil dengan pelarasan dwi koordinat
• Sistem bekalan gam: Sistem bekalan gam cair panas khusus Yujun (sistem kawalan Siemens Jerman) untuk memastikan ketepatan dan keseragaman aplikasi gam

Perlindungan Keselamatan Peralatan Aplikator Label Cair Panas:

• Perlindungan keselamatan: tutup pintu perlindungan.
• Penggera kekurangan label: Tetapkan penggera apabila label kehabisan untuk mengingatkan pengendali untuk menggantikan label
• Penggera kekurangan botol: apabila terdapat kekurangan botol, peralatan akan berhenti dan penggera; apabila terdapat botol, ia akan menyambung semula pengeluaran secara automatik, yang sesuai untuk pengeluaran dalam talian

Melabelkan Penggera Hilang

• Pengesanan tekanan udara: Apabila tekanan udara tidak memenuhi keperluan pengeluaran, peralatan akan ditutup secara automatik.
• Pengesanan vakum: Apabila vakum tidak memenuhi keperluan pengeluaran, peralatan akan ditutup secara automatik.
• Pengesanan suhu: Apabila suhu pelekat cair panas tidak memenuhi keperluan pengeluaran, peralatan akan ditutup secara automatik.

Parameter Teknikal

• Model: VK-HMGL-S
• Kuasa: Tiga fasa 380V 50 Hz 3000W
• Panjang: 3650mm
• Lebar peralatan: 1450mm
• Kelajuan talian penghantar: 20m/min (kelajuan talian penghantar boleh dilaraskan mengikut keadaan pengeluaran sebenar)
• Kaedah pelarasan kelajuan: Pelarasan kelajuan bahagian
• Kelajuan pendispensan label maksimum: 60 m/min Kelajuan pelabelan maksimum: 20 pcs/min
• Ketepatan pelabelan: ±1mm (memerlukan ralat saiz botol pelanggan dalam ±0.3mm)
• Saiz produk: botol persegi
• Lebar label maksimum: 160mm
• Panjang label maksimum: 600mm
• Diameter label maksimum: 600 mm Diameter teras kertas: 152mm
• Berat keseluruhan mesin: kira-kira 1200 Kg

Catatan:

• Kuasa: 14Kw
• Penggunaan gas: 6Kg, 8L/min;
• Voltan bekalan kuasa: tiga fasa 380V
• Kapasiti pengeluaran: 1200 botol/jam

Butiran

Jadual berikut ialah senarai terperinci komponen elektrik utama setiap peralatan pelabelan pelekat cair panas.

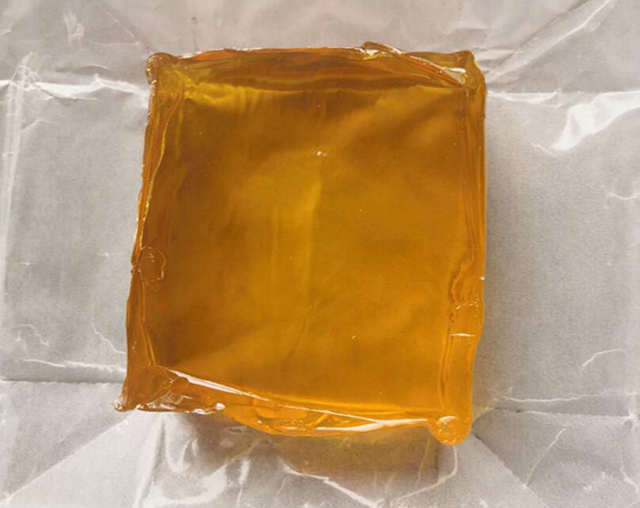

Apakah Pelekat Cair Panas?

Pelekat cair panas (HMA), juga dikenali sebagai gam panas, ialah satu bentuk pelekat termoplastik yang biasanya dijual sebagai kayu silinder pepejal pelbagai diameter yang direka untuk digunakan menggunakan pistol gam panas. Pistol menggunakan elemen pemanasan tugas berterusan untuk mencairkan gam plastik, yang pengguna menolak melalui pistol sama ada dengan mekanisme pencetus mekanikal pada pistol, atau dengan tekanan terus jari. Gam yang diperah daripada muncung yang dipanaskan pada mulanya cukup panas untuk membakar dan juga melepuh kulit. Gam melekit apabila panas, dan memejal dalam beberapa saat hingga satu minit. Pelekat cair panas juga boleh digunakan dengan mencelup atau menyembur, dan popular dengan penggemar dan pengrajin kedua-dua untuk melekat dan sebagai alternatif yang murah kepada tuangan resin.

Dalam kegunaan industri, pelekat cair panas memberikan beberapa kelebihan berbanding pelekat berasaskan pelarut. Sebatian organik meruap dikurangkan atau dihapuskan, dan langkah pengeringan atau pengawetan dihapuskan. Pelekat cair panas mempunyai jangka hayat yang panjang dan biasanya boleh dilupuskan tanpa langkah berjaga-jaga khas. Beberapa kelemahan melibatkan beban terma substrat, mengehadkan penggunaan kepada substrat yang tidak sensitif kepada suhu yang lebih tinggi, dan kehilangan kekuatan ikatan pada suhu yang lebih tinggi, sehingga melebur sepenuhnya pelekat. Ini boleh dikurangkan dengan menggunakan pelekat reaktif yang selepas pemejalan mengalami pengawetan selanjutnya cth, oleh kelembapan (cth, urethanes reaktif dan silikon), atau disembuhkan oleh sinaran ultraungu. Sesetengah HMA mungkin tidak tahan terhadap serangan kimia dan luluhawa. HMA tidak kehilangan ketebalan semasa pemejalan; pelekat berasaskan pelarut mungkin kehilangan sehingga 50–70% ketebalan lapisan semasa pengeringan.

Aplikasi HMA

Pelekat cair panas adalah sama banyak kerana ia serba boleh. Secara umum, cair panas digunakan dengan menyemperit, menggelek atau menyembur, dan kelikatan cair yang tinggi menjadikannya sesuai untuk substrat berliang dan telap. HMA mampu mengikat pelbagai substrat yang berbeza termasuk: getah, seramik, logam, plastik, kaca dan kayu.

Hari ini, HMA (pelekat cair panas) tersedia dalam pelbagai jenis yang berbeza, membolehkan untuk digunakan dalam pelbagai aplikasi merentas beberapa industri. Untuk kegunaan dengan projek hobi atau kraf seperti pemasangan atau pembaikan pesawat model buih kawalan jauh, dan gubahan bunga tiruan, kayu cair panas dan pistol gam panas cair digunakan dalam penggunaan pelekat. Untuk kegunaan dalam proses perindustrian, pelekat dibekalkan dalam kayu yang lebih besar dan pistol gam dengan kadar lebur yang lebih tinggi. Selain daripada kayu cair panas, HMA boleh dihantar dalam format lain seperti blok cair panas berbutir atau berkuasa untuk pemproses cair pukal. Aplikasi HMA yang lebih besar secara tradisional menggunakan sistem pneumatik untuk membekalkan pelekat.

Contoh Industri Tempat HMA Digunakan Termasuk:

• Menutup kepak kotak beralun dan karton papan kertas dalam industri pembungkusan.
• Pelekatan tulang belakang dalam industri penjilidan buku
• Aplikasi pembalut profil, pemasangan produk dan pelapis dalam industri kerja kayu
• Lampin pakai buang dibina melalui penggunaan HMA, mengikat bahan bukan tenunan pada kedua-dua lembaran belakang dan elastik.
• Banyak pengeluar peranti elektronik juga boleh menggunakan HMA untuk menampal bahagian dan wayar, atau untuk mengamankan, menebat dan melindungi komponen peranti.
